FAQ 002099 PL

1. grudnia 2017

Modelowanie | Konstrukcja RFEM 5.xx

W jaki sposób można uwzględnić poślizg płyty drewnianej z krzyżującymi się krzyżami w obciążeniu podobnym do ściany?

Odpowiedź

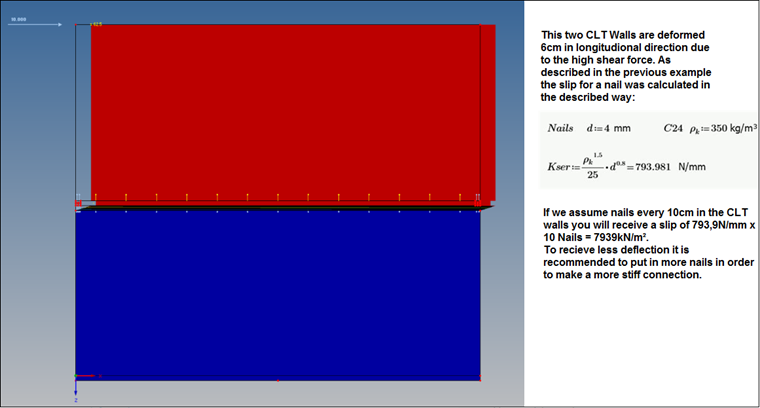

Wiązanie ściany drewnianej obliczane jest za pomocą modułu poślizgowego. W przypadku gwoździa 4 mm we wspólnym drewnie C24 otrzymujemy poślizg 793,981 N / mm na powierzchnię ścinania. Teraz pozostaje tylko uwzględnić średnią wartość sztywności i częściowego współczynnika bezpieczeństwa, która została w omawianym przykładzie pominięta. Odległość zastosowanych gwoździ zapewnia niezbędną sztywność wzdłużną złącza.

Słowa kluczowe

Wspólne Gwóźdź Poślizg
