Odpowiedź:

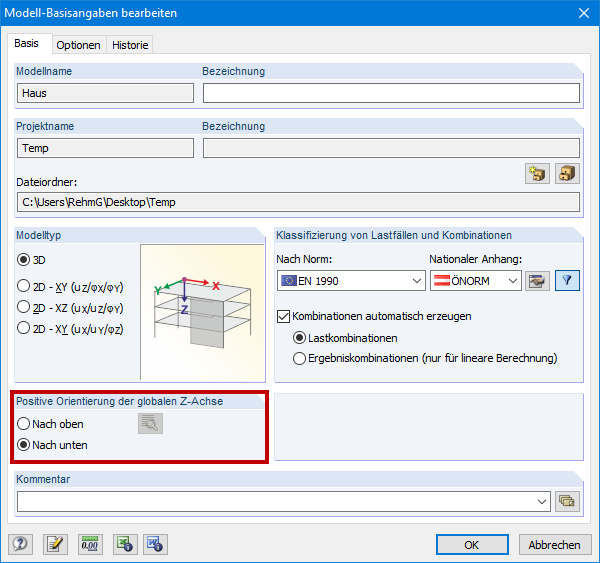

Orientację globalnej osi Z można zmienić za pomocą opcji „Edytować → Dane modelu → Dane ogólne”.
Późniejsza zmiana orientacji może powodować problemy, zwłaszcza dotyczące przyłożonego obciążenia. Wymagana jest tu szczególna ostrożność.
Pytanie
Gdzie mogę następnie odwrócić globalny układ osi (kierunek globalnej osi Z)?
