FAQ 002564 PL 4. marca 2019

Paul Kieloch Modelowanie | Obciążenie RFEM RF-MOVE Surfaces

Czy w obszarach RF-BEWEG mogę wprowadzić osłonę, w której automatycznie uwzględniana jest szerokość rozkładu obciążenia poszczególnych ładunków?

Odpowiedź

Tak, to możliwe.

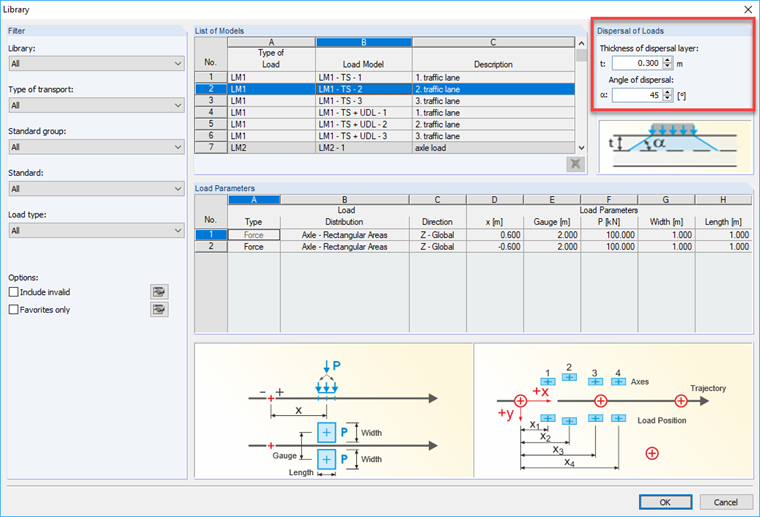

Jeśli skonfigurujesz bibliotekę modelu obciążenia ruchomego, możesz wprowadzić tam „grubość warstwy rozłożenia obciążenia” i „kąt rozłożenia obciążenia”.

Dzięki tym wejściom powierzchnie RF-BEWEG określają długość i szerokość prostokątnych obszarów i automatycznie generują „Obciążenia wolnej powierzchni”.

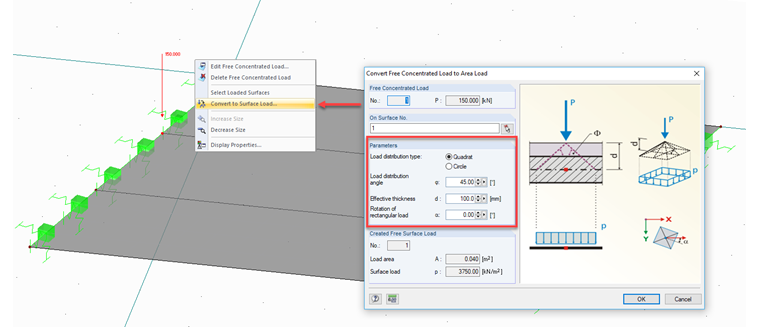

Alternatywnie, jeśli wprowadziłeś pojedyncze ładunki bezpośrednio jako ładunki chodzące, możesz również kliknąć prawym przyciskiem myszy „Wolne obciążenie pojedyncze” i przekształcić je w „obciążenie powierzchniowe”. Można również zdefiniować parametry określające wymaganą szerokość ładunku. Patrz także zdjęcie 01.

Słowa kluczowe

Pojedyncze obciążenie obciążenie powierzchniowe konwersja RF-MOV
