Kann ich in RF-BEWEG Flächen eine Überschüttung eingeben, über welche die Lastverteilungsbreite der Einzellasten automatisch berücksichtigt wird?

Antwort

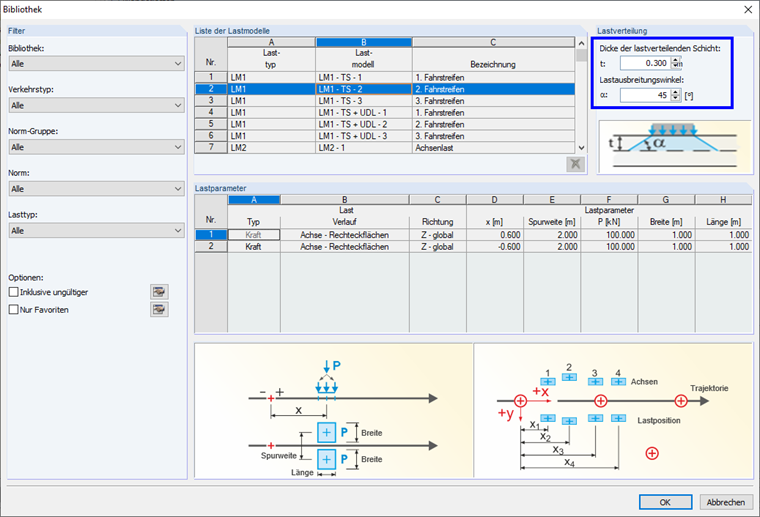

Wenn Sie eine Wanderlast aus der Lastmodell-Bibliothek ansetzen, können Sie dort eine "Dicke der lastverteilenden Schicht" und den "Lastausbreitungswinkel" vorgeben (siehe Bild 01). Mit diesen Eingaben ermittelt RF-BEWEG Flächen die Länge und Breite der Rechteckflächen und generiert freie Flächenlasten.

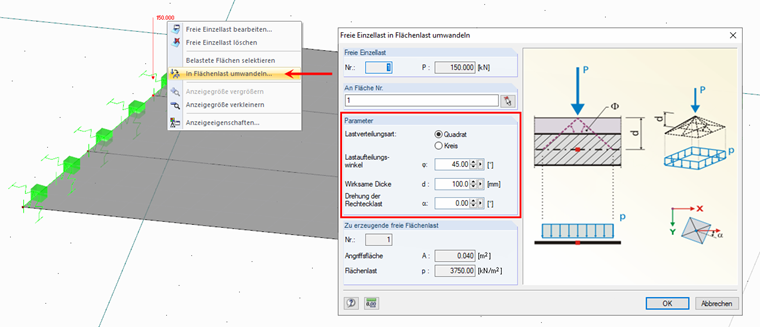

Wenn Sie alternativ Einzellasten als Wanderlasten eingegeben haben, können Sie einen Rechtsklick auf die freie Einzellast ausführen und diese über das Kontextmenü in eine Flächenlast umwandeln (siehe Bild 02). Dabei stehen Ihnen ebenfalls Parameter zur Steuerung der Lastbreite zur Verfügung.

Schlüsselwörter

Einzellast, Flächenlast, umwandeln, RF-BEWEG, Lastverteilung, Lastbreite
