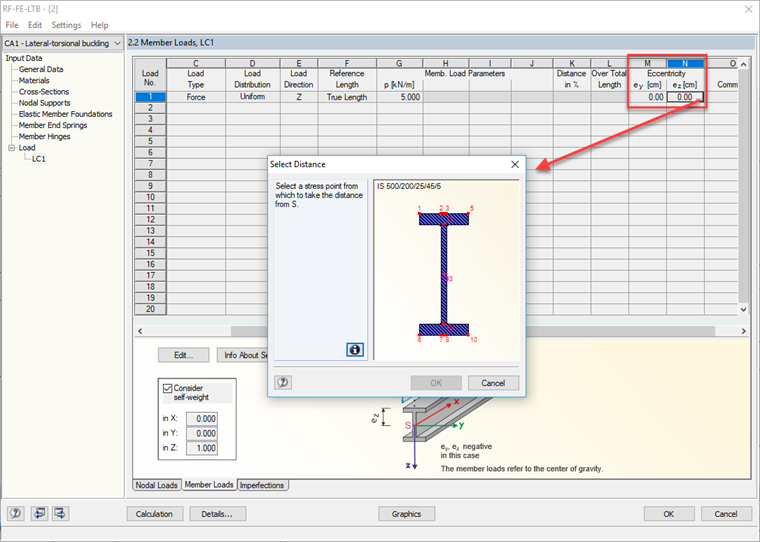

W oknie 2.2 "Obciążenia pręta" można zdefiniować mimośród obciążenia przewijając w prawo w tabeli.
Za pomocą przycisku można również graficznie wybrać punkty naprężeń przekroju, a tym samym zdefiniować mimośród na podstawie przekroju (patrz rysunek).
