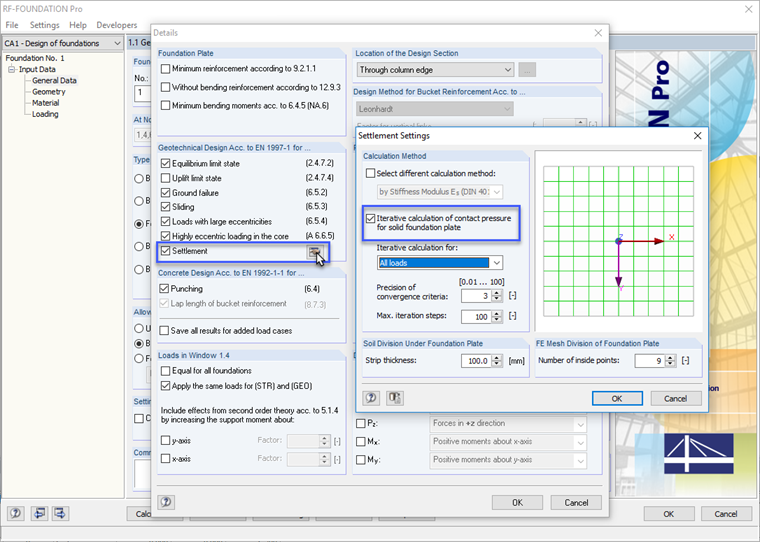

Tak, jest to możliwe w programach RFEM 5 i RSTAB 8. W tym celu należy aktywować obliczenia osiadania w RF‑/FOUNDATION Pro. Eksport sztywności sprężystej wymaga obliczeń jako „sztywnej płyty”. Można to określić w ustawieniach obliczeń osiadania (patrz rysunek 01).

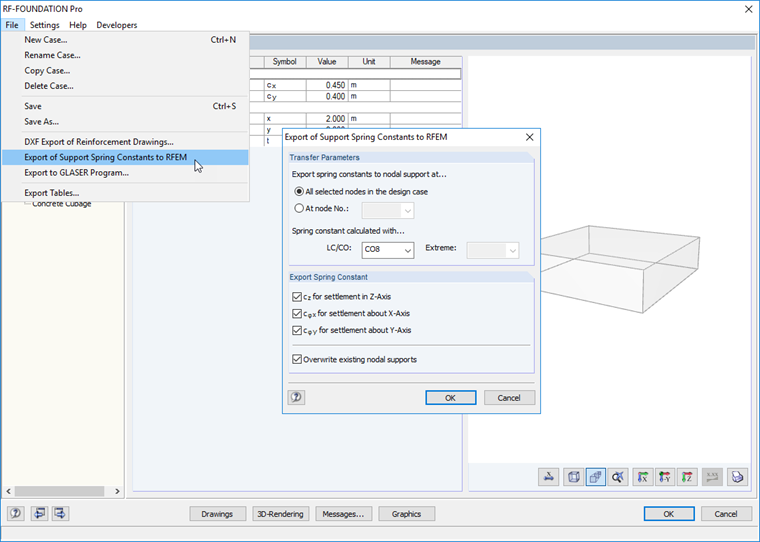

Po obliczeniach opcja eksportu jest dostępna za pomocą menu „Plik” w RF‑/FOUNDATION Pro (patrz rysunek 02).
Eksport sztywności jest możliwy w programach RFEM 5 i RSTAB 8.
