Ja, dies ist in RFEM 5 und RSTAB 8 möglich. Aktivieren Sie hierzu in RF-/FUND Pro die Berechnung der Setzung. Für den Export der Federsteifigkeiten ist eine Berechnung als "starre Platte" erforderlich. Dies können Sie in den Einstellungen für die Setzungsberechnung festlegen (siehe Bild 01).

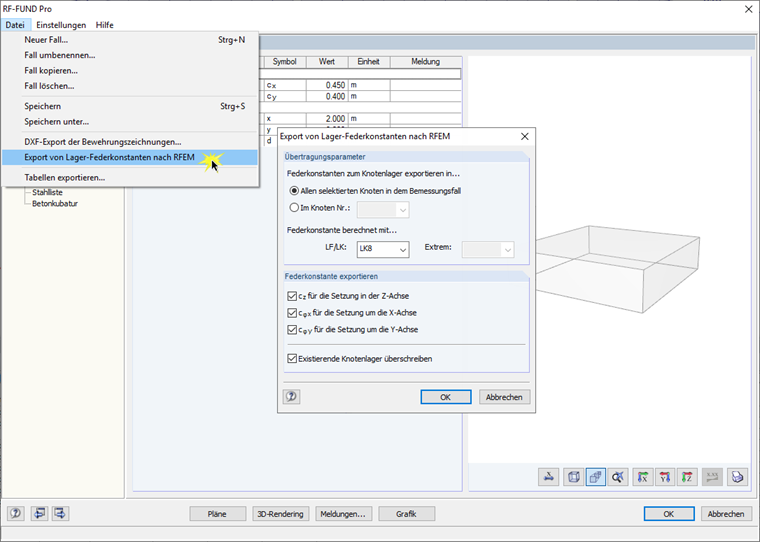

Nach der Berechnung steht die Option zum Export über das Menü "Datei" in RF-/FUND Pro zur Verfügung (siehe Bild 02).
Der Export der Steifigkeiten ist in RFEM 5 und RSTAB 8 möglich.
