1902x

2019-03-29

Pytanie

Czy w programie RSTAB można przeprowadzić obliczenia plastyczne sił wewnętrznych, czy też siły wewnętrzne są obliczane wyłącznie w sposób sprężysty?

Odpowiedź:

W programie RSTAB można również określić plastyczne siły wewnętrzne. W tym celu należy wybrać przegub plastyczny jako nieliniowy za pomocą właściwości pręta (patrz rysunek 01). Nie obejmuje to jednak interakcji sił wewnętrznych plastycznych. Inną możliwością jest bezpośrednie ustawienie zwolnień o właściwościach nieliniowych. Należy jednak skorzystać z tej metody, aby wcześniej oszacować, gdzie powstają te połączenia.

Program RFEM umożliwia wybór odpowiedniego modelu materiałowego (patrz rysunek 02).

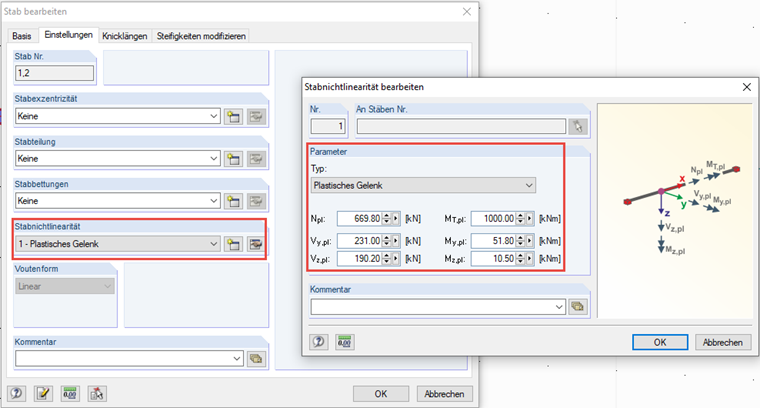

Przegub plastyczny

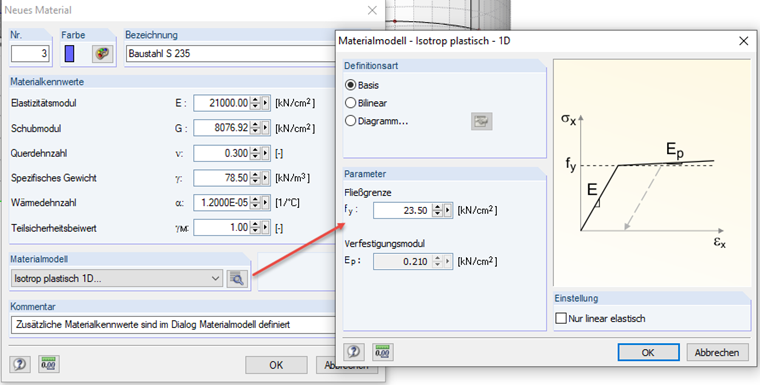

Materiał z tworzywa sztucznego 1D
