plastisches Gelenk

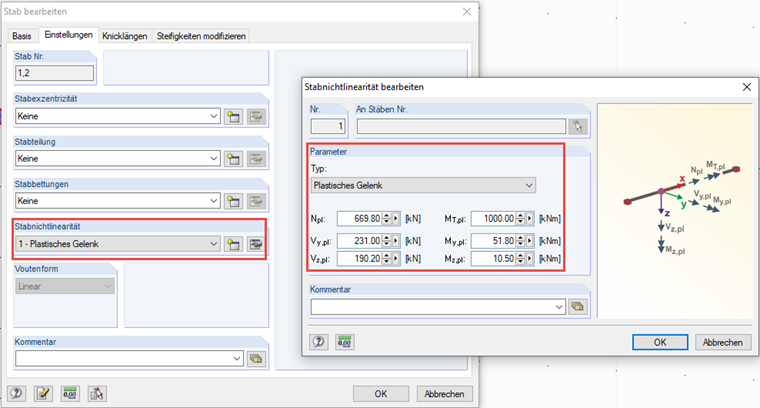

Bild 01 - plastisches Gelenk

 plastisches Material 1D

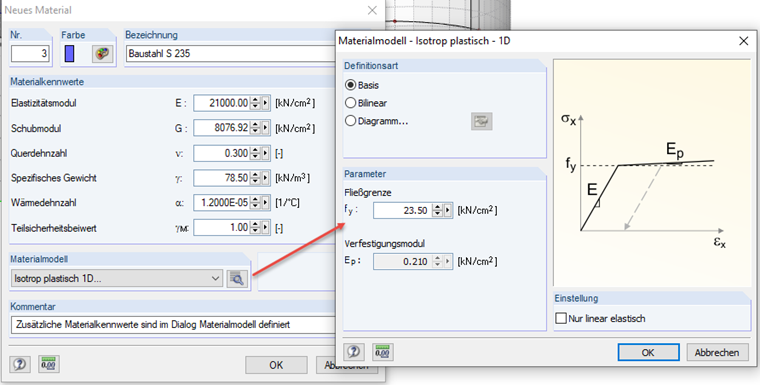

Bild 02 - plastisches Material 1D

FAQ 002740 DE

29. März 2019

Markus Baumgärtel Allgemein RSTAB Statische Berechnungen Nichtlineare Berechnungen

Kann man in RSTAB eine plastische Berechnung der Schnittgrößen einstellen oder werden die Schnittgrößen ausschließlich elastisch berechnet?

Antwort

Es gibt in RSTAB die Möglichkeit auch plastische Schnittgrößen zu ermitteln. Dazu muss man über die Stabeigenschaften ein plastisches Gelenk als Nichtlinearität auszuwählen (siehe Bild 1). Allerdings beinhaltet dies keine Interaktion der plastischen Schnittgrößen. Eine andere Möglichkeit besteht darin, direkt Gelenke mit nichtlinearen Eigenschaften zu setzen. Allerdings muss man mit dieser Methode vorher abschätzen, an welchen Stellen sich diese Gelenke bilden.

In RFEM besteht die Möglichkeit, ein entsprechendes Materialmodell auszuwählen (siehe Bild 2).

Schlüsselwörter

plastische Schnittgrößen plastische Stabeigenschaften plastisches Material nichtlineares Material plastisches Gelenk

Literatur

[1]   Handbuch RSTAB. Tiefenbach: Dlubal Software, März 2016.
