Pytanie

Czy mogę samodzielnie zdefiniować warstwy gruntu dla profilu gruntowego zawierającego parametry gruntu?


Odpowiedź:
Tak, możesz. Istnieje możliwość stworzenia własnego profilu gruntowego, odpowiadającego Państwa wymaganiom.

Domyślnie istnieje warstwa gruntu o grubości 10 m, a do profilu gruntowego zastosowano "żwir, dobrze stopniowany (GW)".

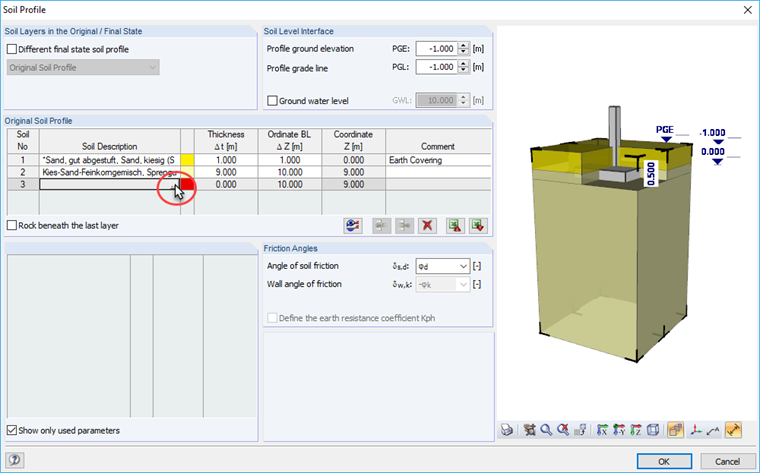

W oknie dialogowym do tworzenia profilu gruntowego można zdefiniować indywidualny profil gruntowy dla projektu budowlanego, a także zdefiniować nowe, dodatkowe warstwy gruntu. Patrz rysunek 01.

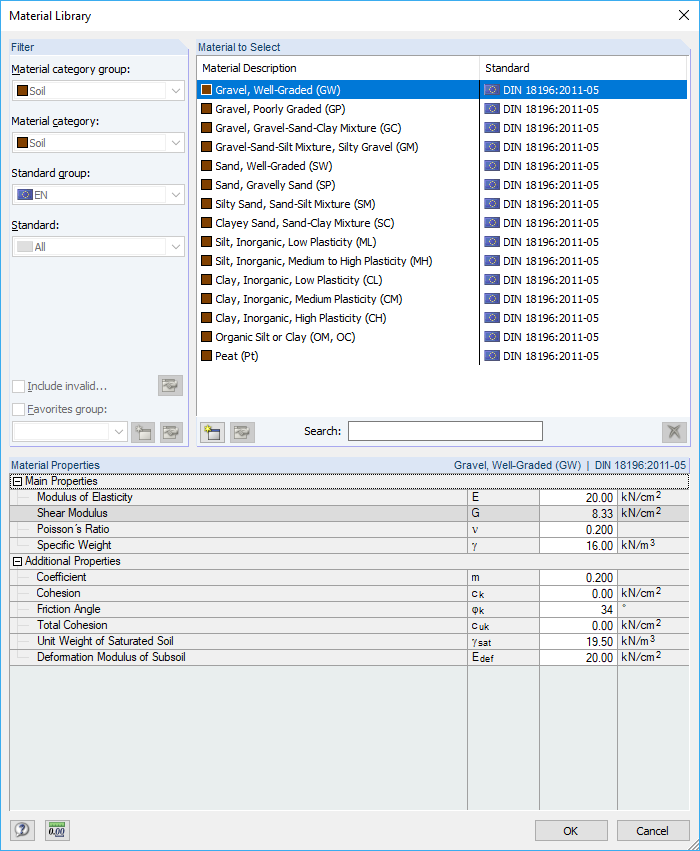

W bibliotece materiałów dostępne są różne materiały. Patrz rysunek 02.

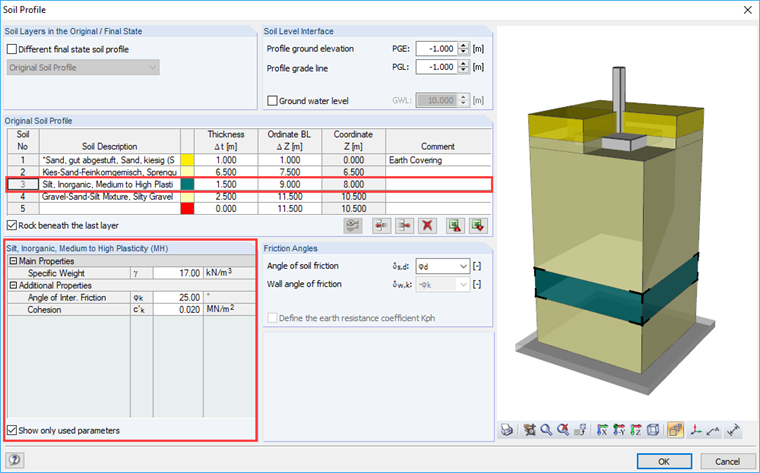

Użytkownik może określić grubości poszczególnych warstw. Interaktywna grafika w prawej części okna dialogowego ułatwia sprawdzenie wpisu. Możliwe jest dostosowanie parametrów gruntu indywidualnie dla odpowiedniej warstwy (patrz Rysunek 03) i odrzucenie wartości w bibliotece. Po dostosowaniu parametru gruntu nazwa warstwy gruntu jest oznaczona *.
