FAQ 002827 PL 8. kwietnia 2019

Paul Kieloch Moduły dodatkowe RFEM RSTAB RF-FOUNDATION Pro FOUNDATION Pro

Chciałbym zapisać fundamenty o określonych wymiarach jako szablon w bibliotece. Czy to jest możliwe? Dla mnie przycisk jest wyłączony w oknie dialogowym „1.2 Geometria”.

Odpowiedź

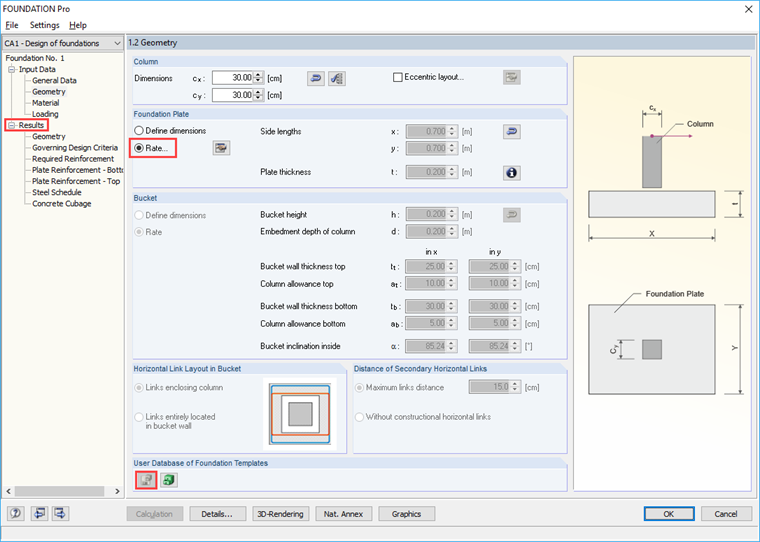

Jeśli „rozłożysz” wymiary płyty fundamentowej, opcja zapisania wymiarów fundamentu jest nieaktywna. Nawet jeśli wyniki poprzedniego obliczenia są już przechowywane i dostępne. Patrz rysunek 01.

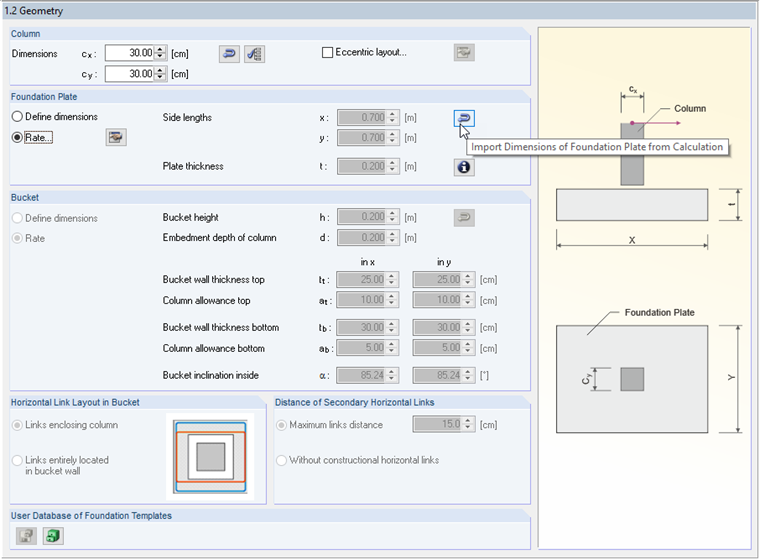

Jednak po pierwszych obliczeniach w trybie „układu” można użyć skonfigurowanych wymiarów płyty fundamentowej jako „wartości początkowych” do nowego obliczenia za pomocą przycisku „Zastosuj wymiary płyty fundamentowej z obliczeń”. Patrz rysunek 02.

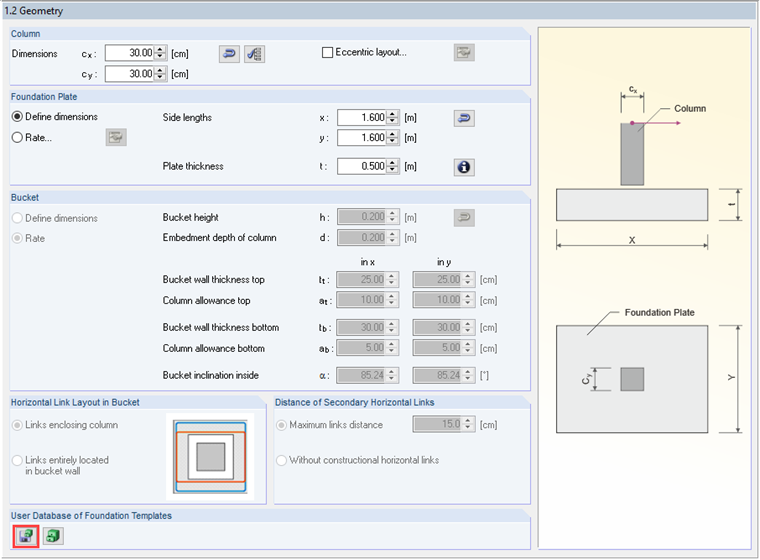

Powoduje to usunięcie wyników z pierwszego obliczenia i uruchomienie programu w trybie Definiowanie wymiarów. W tym trybie dostępna jest również opcja zapisania wymiarów fundamentów w bibliotece fundamentów. Patrz rysunek 03.

Słowa kluczowe

Wymiary podstawy Szablony fundacji Biblioteka Fundacji Biblioteka Zapisz wymiary
