Odpowiedź:

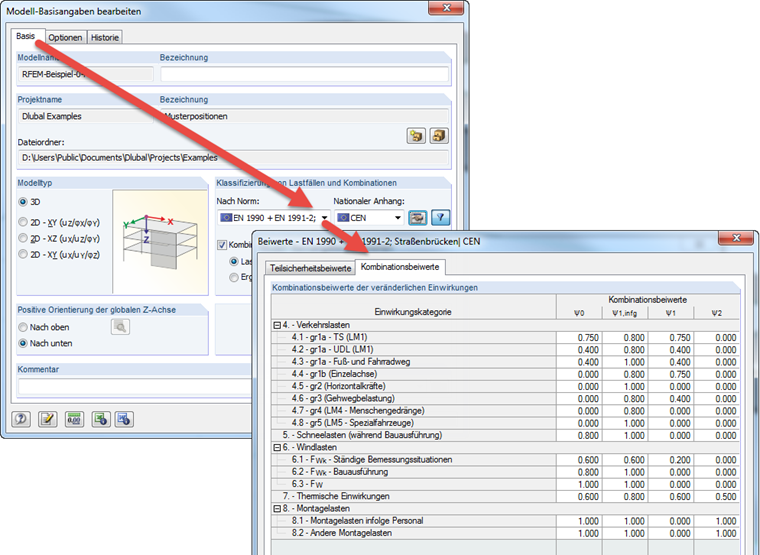

W tym celu można zastosować normę EN 1990 + EN 1991-2; Na przykład mosty drogowe (patrz rysunek 01). Alternatywnie można też określić kombinacje ręcznie. Więcej informacji można znaleźć między innymi w naszej instrukcji.
Pytanie
Jak automatycznie połączyć przypadki obciążeń w przypadku mostu drogowego?
Czy mają Państwo jakieś pytania?
Długość: 00:02:34 min
Długość: 00:00:22 min
Długość: 00:00:59 min
Projekt klienta
Długość: 00:00:00 min
Funkcja produktu
Długość: 00:00:22 min
Baza informacji
Długość: 00:00:55 min
.png?mw=350&hash=29e20d05fc7a2f65beea60b6416aa934bebcf505)
Długość: 00:00:00 min
Długość: 00:00:00 min
W przypadku oddziaływań na mosty drogowe oprócz podstawowych reguł kombinacji według EN 1990 należy uwzględnić także dodatkowe reguły kombinacji podane w normie EN 1991-2. W tym celu programy RFEM i RSTAB oferują automatyczną kombinatorykę, którą można aktywować w Danych ogólnych po wybraniu normy EN 1990 + EN 1991-2. Częściowe współczynniki bezpieczeństwa i współczynniki kombinacji zależne od kategorii oddziaływania są ustawiane automatycznie przy wyborze odpowiedniego załącznika krajowego.
Do codziennych zadań w dziedzinie projektowania konstrukcji żelbetowych należy także wymiarowanie elementów ściskanych poddanych zginaniu ukośnemu. W poniższym artykule opisano różne metody według pkt. 5.8.9 normy EN 1992-1-1, jakie mogą być stosowane do obliczania elementów ściskanych mimośrodowo w ramach metody nominalnej krzywizny zgodnie z pkt. 5.8.8.
Mit RF-FUND Pro können optional Setzungen der Einzelfundamente und daraus resultierende Federsteifigkeiten der Knotenlager ermittelt werden. Diese Federsteifigkeiten können in das RFEM-Modell exportiert und für weiterführende Analysen genutzt werden.
W przypadku wybrania kombinatoryki zgodnie z EN 1990 + EN 1991-2 i zdefiniowania przypadku obciążenia w kategorii oddziaływania gr1a, gr2 lub gr5, w programie należy dodatkowo zdefiniować, który model obciążenia powinien być traktowany jako podstawa dla tego przypadku obciążenia. Informacje te mają kluczowe znaczenie dla definiowania reguł łączenia dla kombinacji automatycznych zgodnie z EN 1990 + EN 1991-2. W kategorii gr1a można wybrać np. ścieżkę TS (LM1), UDL (LM1) lub ścieżkę dla pieszych i rowerzystów. TS (LM1) jest ustawiony domyślnie. W kategorii gr2 jako specyfikację można wybrać siły zrywające i przyspieszające lub siły odśrodkowe.
Dodatkowy moduł RF-MOVE/RSMOVE nie wyświetla żadnych tabel z wynikami. Utworzone przypadki obciążeń można sprawdzić w programie RFEM/RSTAB. Opisy poszczególnych obciążeń ruchomych są tworzone na podstawie odpowiedniego numeru przyrostu obciążenia.
Istnieje jednak możliwość modyfikowania opisów w programie RFEM/RSTAB. Wszystkie dane tabelaryczne można przesyłać do aplikacji MS Excel.
Jednym kliknięciem myszki można tworzyć różne przypadki obciążeń. Po zakończeniu generowania moduł wyświetla ilość utworzonych przypadków obciążeń oraz kombinacji wyników.
Zbiory prętów z obciążeniami ruchomymi wybierane są graficznie w modelu programu RFEM/RSTAB. Do jednego zbioru prętów można zastosować jednocześnie kilka różnych typów obciążeń.
Określając pierwszą pozycję obciążenia, można precyzyjnie odwzorować obciążenie przychodzące w bieżni pręta ciągłego. W ten sam sposób można określić, czy obciążenie ruchome składające się z różnych przyłożeń obciążeń może przemieścić się poza koniec prętów ciągłych (most) czy nie (bieżnia podsuwnicowa).
Przyrost poszczególnych pozycji obciążenia zależy od liczby przypadków obciążeń wygenerowanych dla programu RFEM/RSTAB. Obciążenia można również dodawać do już istniejących przypadków obciążeń w programie RFEM/RSTAB, dzięki czemu nie jest wymagana dodatkowa superpozycja. Dostępnych jest kilka typów obciążeń, na przykład obciążenia pojedyncze, liniowe i trapezowe, a także pary obciążeń i kilka jednorodnych obciążeń skupionych.
Obciążenia można przykładać w kierunku lokalnym i globalnym. Aplikacja może odnosić się do rzeczywistej długości pręta lub do rzutowania w kierunku globalnym.
- Generowanie do 9999 przypadków obciążeń z ruchomych pozycji obciążenia
- Parametryczne pozycje obciążeń dla różnych obciążeń skupionych i rozłożonych
- Sumowanie kilku obciążeń ruchomych w jednym tworzonym przypadku
- Możliwość dodawania obciążeń do już istniejących przypadków obciążeń w programie RFEM/RSTAB
- Generowanie kombinacji wyników w celu określenia najbardziej niekorzystnego położenia obciążenia
- Możliwość zapisywania specyfikacji obciążeń w celu późniejszego wykorzystania w innych konstrukcjach
