Odpowiedź:

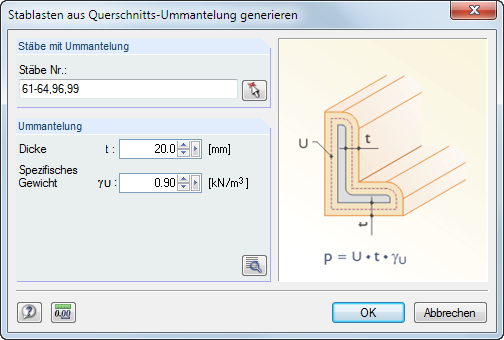

Obciążenia powłoki można generować jako obciążenia prętowe na podstawie obciążeń oblodzeniem, okładzinami itd. Funkcja ta jest dostępna w menu "Narzędzia → Generować obciążenia → Z powłoki..." W tym celu wystarczy określić grubość i ciężar właściwy powłoki.
Pytanie
Czy można generować obciążenia na przykład od powlekania, przekrycia pręta lub oblodzenia przekroju?
