Odpověď:

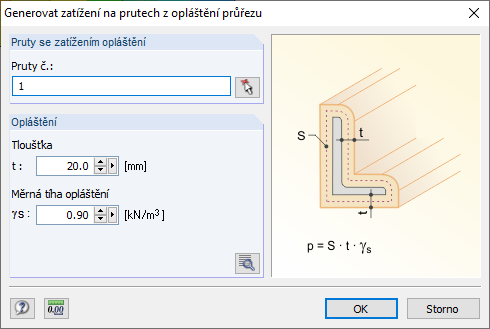

Ze zatížení pláštěm průřezu například při zatížení námrazou, při vrstvení a podobně lze generovat zatížení na pruty. Tuto funkci je možné otevřít v hlavní nabídce příkazem "Nástroje → Generovat zatížení → Ze zatížení pláštěm průřezu...". Je přitom třeba zadat pouze tloušťku a měrnou tíhu opláštění.
Dotaz
Je možné pro průřez vygenerovat také zatížení z opláštění, například z obložení prutu nebo námrazy?
