Pytanie

Jak mogę zapisać często używane materiały membranowe w programie RFEM?

Odpowiedź:

W przypadku lekkich konstrukcji płytowych istnieje wiele technicznych membran.

Tkanina poliestrowa (PES) pokryta polichlorkiem winylu (PVC) → PES/PVC
Powłoka poliestrowa pokryta polichlorkiem winylu (PVC)
Tkanina szklana → Szkło/PTFE, powlekane politetrafluoroetylenem (PTFE)
Tkanina poliestrowa (PES) pokryta poliolefiną
Tkanina poliestrowa (PES) pokryta fluoroplastem
Tkanina szklana pokryta silikonem
Otwarte i zamknięte tkaniny siatkowe
Tkaniny niepowlekane i naturalne
Folie etylenowo-tetrafluoroetylenowe → ETFE

W zależności od różnych właściwości dla danego projektu, materiały te można dobrać do każdego zadania konstrukcyjnego. W odniesieniu do analizy statyczno-wytrzymałościowej, wszystkie produkty mają różne właściwości nośne, a niektóre z nich mogą się różnić w zależności od partii produkcyjnej.

W programie RFEM te różne wartości są wprowadzane do tabeli materiałów 1.3 w połączeniu z odpowiednim modelem materiałowym.

Do celów ponownego wykorzystania materiałów w różnych modelach dostępne są szablony modeli. Pozwala to na zapisanie dowolnej listy materiałów membrany i importowanie jej bezpośrednio podczas otwierania nowego modelu.

W większości przypadków materiały membranowe zawsze stanowią interakcję wartości materiałowych brył i prawa materiałowego. Ponieważ istniejąca biblioteka materiałów porządkuje tylko materiały zgodne z prawem materiałowym „Izotropowo liniowo sprężysty”, baza danych nie ma zastosowania do materiałów membranowych ortotropowych.

FAQ

[PL] FAQ 003098 | Jak mogę zapisać często używane materiały membranowe w programie RFEM?

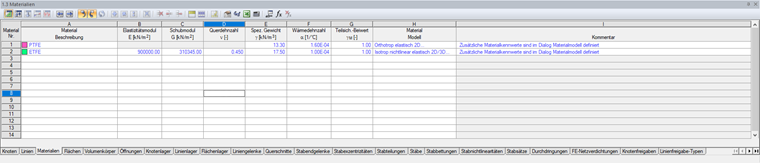

Wpis w tabeli „1.3 Materiały”

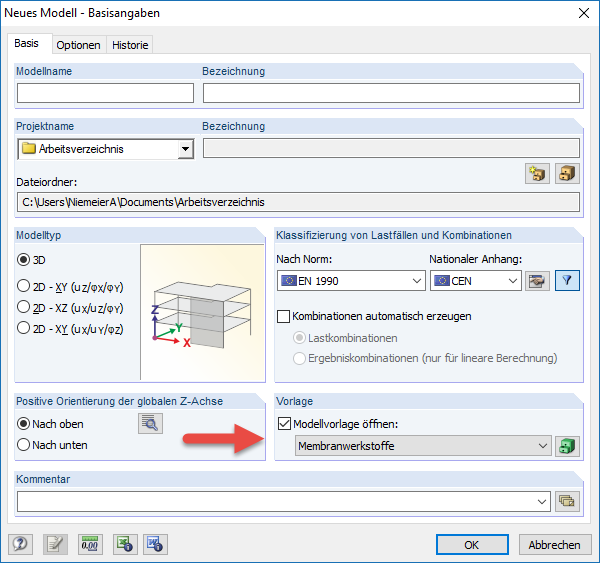

Wybór szablonu modelu
