Jak mohu v programu RFEM uložit často používané membránové materiály?

Odpověď

U lehkých plošných nosných konstrukcí existuje celá řada technických membrán.

  • polyesterová tkanina (PES) potažená polyvinylchloridem (PVC) → název PES/PVC,
  • polyesterová jednosměrná výztuž (PES) potažená polyvinylchloridem (PVC),
  • skleněná tkanina potažená polytetrafluoroethylenem (PTFE) → název sklo/PTFE
  • polyesterová tkanina (PES) potažená polyolefinem,
  • polyesterová tkanina (PES) potažená fluoroplastem,
  • skleněná tkanina potažená silikonem,
  • otevřená a uzavřená mřížková tkanina,
  • Nepotahované a přírodní tkaniny
  • Etylen-tetrafluorethylenové fólie → název ETFE
V závislosti na různých vlastnostech daného projektu je třeba tyto materiály vybrat pro každé stavební zadání. Co se týče statického výpočtu, mají všechny produkty různé nosné vlastnosti, které se mohou lišit v každé výrobní šarži.

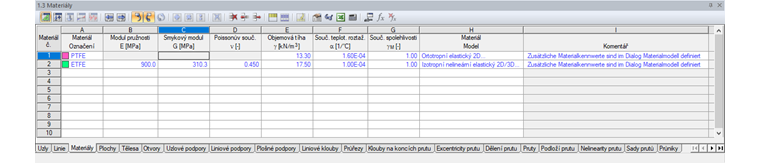

V programu RFEM je třeba tyto různé hodnoty uložit spolu s vhodným materiálovým modelem v tabulce materiálů 1.3.

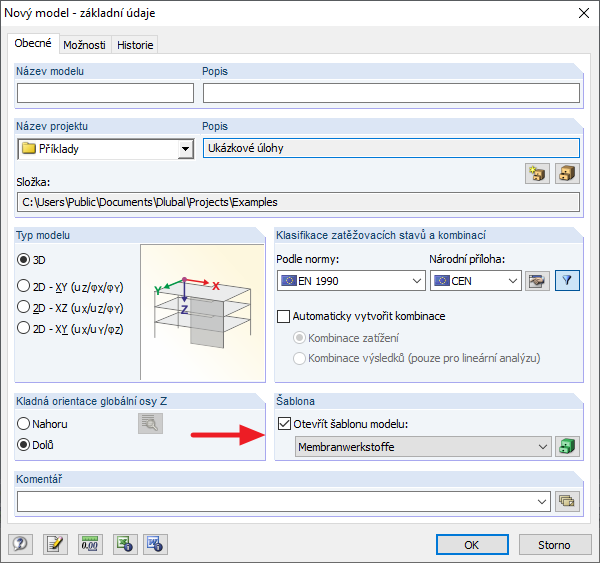

Pro opakované použití materiálů v různých modelech jsou k dispozici modelové předlohy. Tak lze libovolný seznam zadaných membránových materiálů ukládat a načítat přímo při otevření nového modelu.

Ve většině případů se membránové materiály skládají z interakce pevně daných materiálových hodnot a materiálového modelu. Protože stávající databáze materiálů obsahuje pouze materiály s materiálovým modelem "Izotropní lineárně elastický", nelze použít tuto databázi pro ortotropní membránové materiály.


Klíčová slova

Látka Fólie Osnova Útek Knihovna Materiál
