Pytanie
Jak zamodelować ściany i płyty stropowe na pręcie?
Odpowiedź:

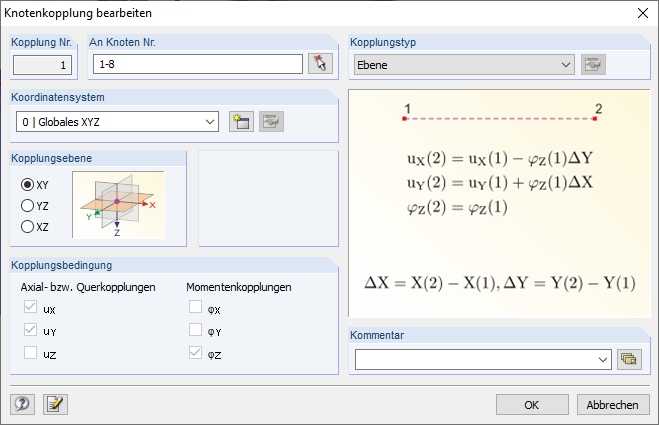

Funkcja „Ograniczenia węzłowe” umożliwia idealne łączenie węzłów.Do wyboru są dwa typy połączeń.
W przypadku połączenia typu „Płaszczyzna“ przemieszczenia w płaszczyźnie połączenia oraz obroty są połączone prostopadle do płaszczyzny. W ten sposób można na przykład modelować płyty usztywniające.
W przypadku połączenia typu "Ograniczenie jednakowego warunku" można indywidualnie zdefiniować sprzężone przemieszczenia i obroty pomiędzy węzłami.
Funkcja ograniczeń węzłowych została pokazana w dniu informacyjnym. Ten temat znajduje się na końcu w załączonym wideo.
