W jaki sposób można uwzględnić obciążenie własne i inne obciążenia dodatkowe w procesie wyszukiwania formularzy?

Odpowiedź

Proces wyszukiwania form w programie RFEM poszukuje kształtu, który jest w równowadze z reakcjami brzegowymi prętów w zależności od zdefiniowanych parametrów siły lub geometrii oraz powierzchni w zależności od zdefiniowanych parametrów siły.

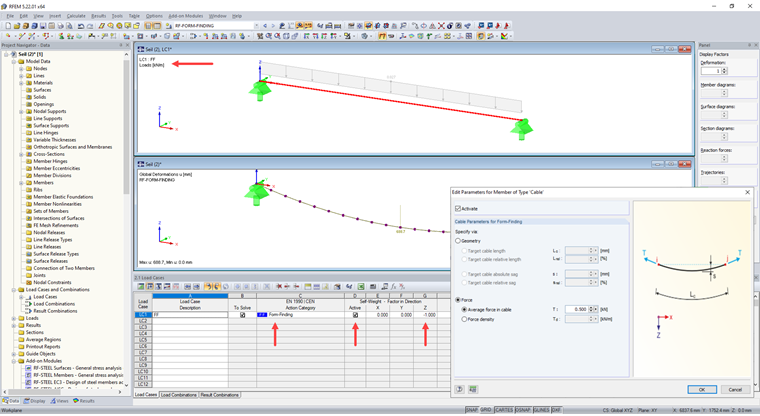

Jeżeli oprócz tych związanych z elementem właściwości znajdowania postaci występują dalsze efekty sił, takie jak obciążenie własne elementów lub ciężar połączeń węzłów kablowych, konieczne jest zdefiniowanie tych obciążeń w dodatkowym przypadku obciążenia za pomocą „Form- Znajdowanie „kategorii działania.

Proces znajdowania formularzy rozpoznaje te specjalne przypadki obciążeń według kategorii oddziaływań, a oprócz informacji o elementach związanych z wyszukiwaniem formularzy stosuje w analizie wszystkie obciążenia ze wszystkich przypadków obciążeń z kategorią czynności „Wyszukiwanie formularzy” dla kształtu.

Ponieważ obciążenia są przykładane do modelu w przypadkach obciążeń z kategorią czynności „Wyszukiwanie formularza” w procesie wyszukiwania formularzy, osobna analiza tych przypadków obciążeń nie ma znaczenia. Te przypadki obciążeń są używane tylko przy początkowym wprowadzaniu do procesu wyszukiwania formularzy.

Słowa kluczowe

Ciężar własny Znajdowanie kształtu Spężenie Sag Krzywa łańcuchowa Węzły kablowe
