Jak lze při procesu form-finding zohlednit vlastní zatížení a další přídavná zatížení?

Odpověď

Proces form-finding v programu RFEM hledá tvar, který je v rovnováze s hraničními reakcemi prutů v závislosti na definovaných parametrech síly nebo geometrie a na plochách v závislosti na definovaných parametrech síly.

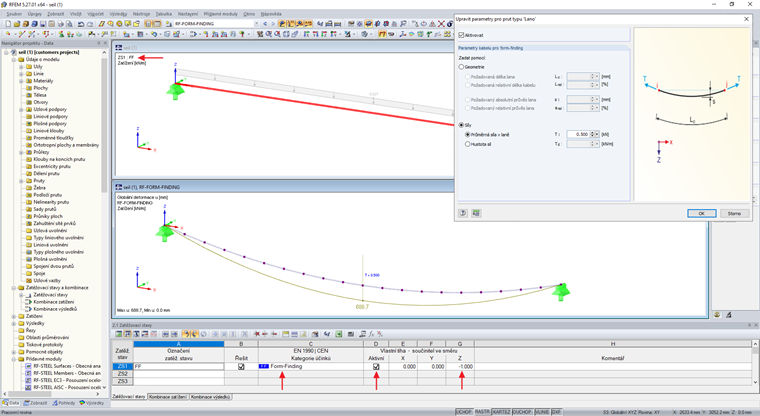

Pokud k těmto vlastnostem náležejícím k tvarovým prvkům souvisejícím s dalšími prvky působí další silové účinky, jako například vlastní zatížení prvků nebo hmotnost přípojů kabelových uzlů, je třeba tato zatížení zadat v přídavném zatěžovacím stavu pomocí „Form- Hledání kategorie účinku.

Proces form-finding rozpozná tyto speciální zatěžovací stavy podle jejich kategorie účinků a při vyhledávání přiřadí při výpočtu všechna zatížení ze všech zatěžovacích stavů s kategorií účinků „Form-Finding“ do výpočtu při hledání pro tvar.

Vzhledem k tomu, že zatížení jsou v modelu zařazena do zatěžovacích stavů zařazených do kategorie účinků "Form-finding", není samostatná analýza těchto zatěžovacích stavů důležitá. Tyto zatěžovací stavy se používají pouze při počátečním zadání procesu form-finding.

Klíčová slova

Vlastní tíha Form-Finding Předpětí Průhyb Řetězovka Lanové uzly
