Odpowiedź:

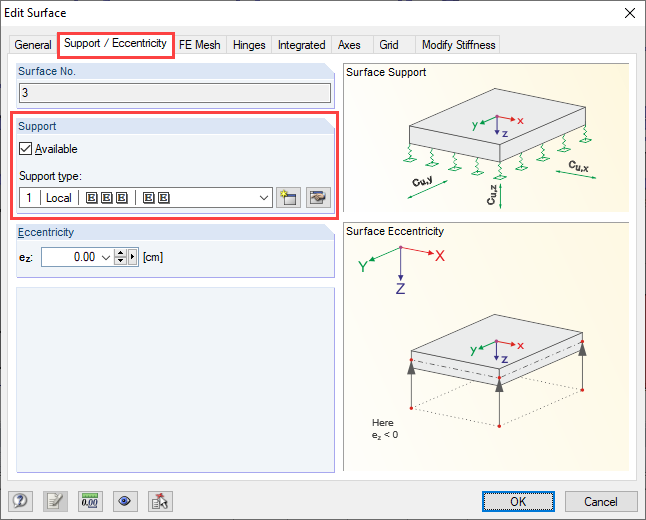

Definicja podpór powierzchniowych (fundamentu) w programie RFEM jest właściwością powierzchni.
Oznacza to, że należy podzielić całą płytę stropową na kilka podpowierzchni, w zależności od obszarów o różnych modułach reakcji podłoża.
Pytanie
Jak określić różne moduły reakcji podłoża dla dużej płyty stropowej?
