Odpowiedź:

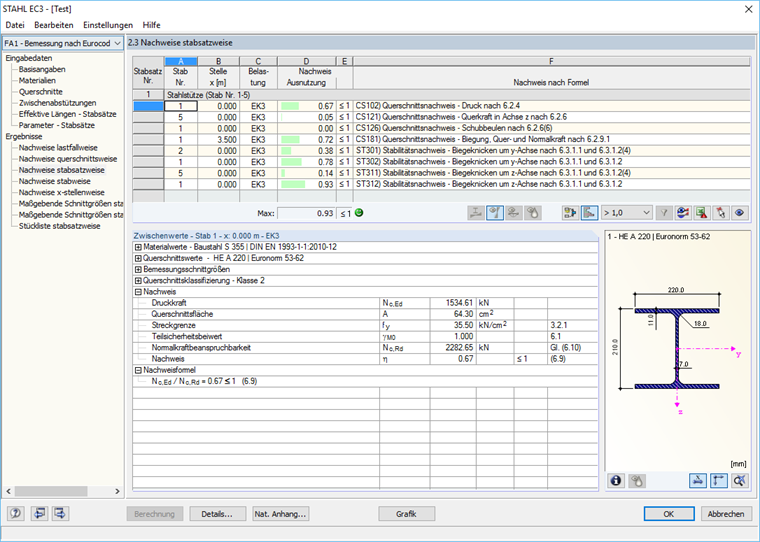

Programy firmy Dlubal Software GmbH są poddawane ciągłemu procesowi doskonalenia, dzięki czemu ulepszanie tego modułu nie jest nieprawdopodobne przez okres około 18 lat. Należy jednak pamiętać, że wymiarowanie według DIN 18800 nie jest już aktualne i lepiej jest pracować z aktualnym modułem dodatkowym do wymiarowania stali, RF-/STEEL EC3, zgodnie z Eurokodem 3.
Pytanie
Zaprojektowałem słup stalowy z wykorzystaniem modułu dodatkowego RF-/KAPPA w programie RSTAB, wersja 4. Projektując teraz słup stalowy w wersji 8 programu RSTAB, uzyskuję bardziej opłacalne wyniki. Jaki może być tego powód?
