Pytanie

Jakie wyniki mogę wyeksportować z modułu dodatkowego RF‑DYNAM Pro za pomocą interfejsu RF‑COM Interface?

Odpowiedź:

Moduł dodatkowy RF‑/DYNAM Pro umożliwia wymianę następujących wyników za pośrednictwem interfejsu RF‑COM/RS‑COM:

Wartości własne
Odkształcenia węzłowe (tabela 5.20)
Odkształcenia pręta
Odkształcenia powierzchni (RFEM)
Masy węzłowe
Współczynnik efektywnej masy modalnej

Ponadto, wypadkowe siły wewnętrzne, odkształcenia i reakcje podporowe dla równoważnych przypadków obciążeń można wyświetlić za pomocą interfejsu RFEM/RSTAB. Dla każdej z tych opcji wyjściowych dostępne są pliki pomocy. Pliki te zostały opisane w tym artykule.

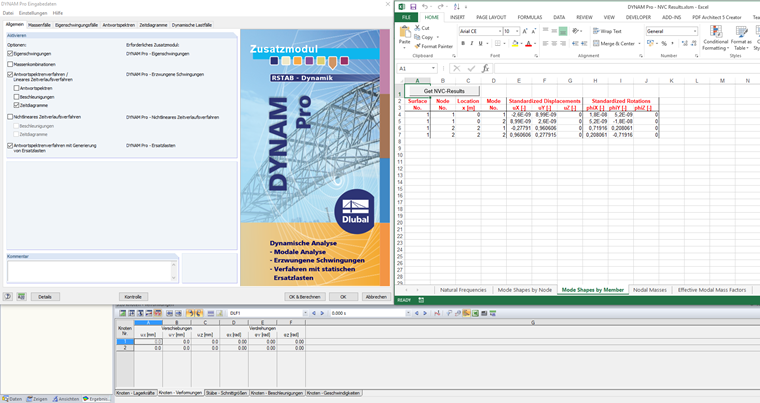

Eksport wyników z DYNAM Pro poprzez interfejs COM

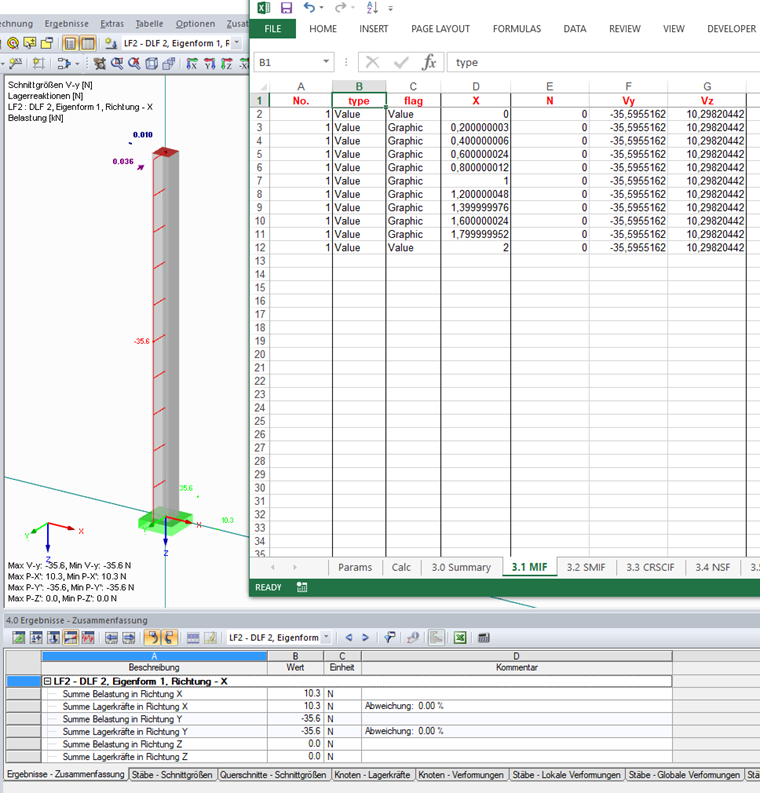

Siły wewnętrzne i momenty od obciążeń równoważnych
