Podczas obliczania odporności ogniowej w prętach RF ‑ CONCRETE stosowane są działające siły wewnętrzne (na przykład My, Ed, fi), które nie odpowiadają siłom wewnętrznym obowiązującym przy określaniu sił wewnętrznych. Jaki jest powód?

Odpowiedź

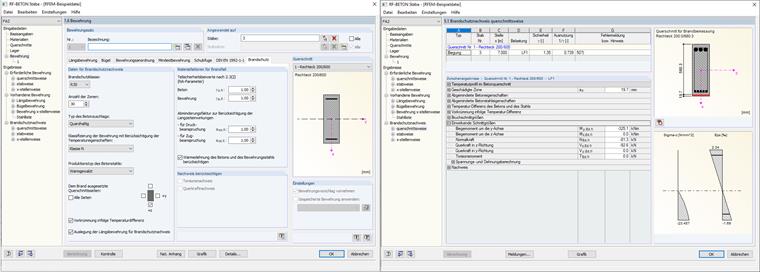

W obliczeniach odporności ogniowej działające siły wewnętrzne są określane ponownie, biorąc pod uwagę rozszerzalność cieplną betonu oraz stali zbrojeniowej i komory wstępnej z powodu różnicy temperatur (rysunek 01).

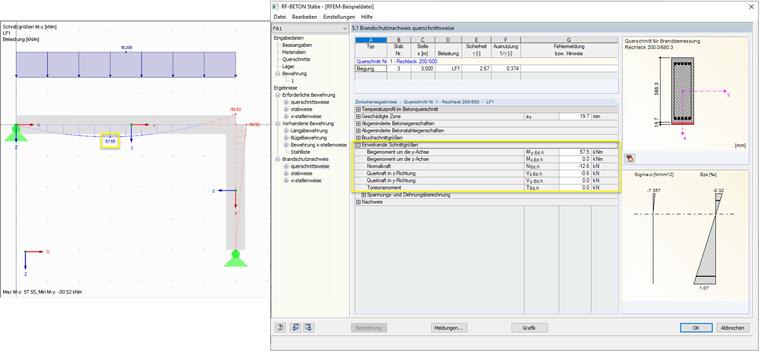

Jeżeli nie zostaną uwzględnione rozszerzenia termiczne i komora wstępna, działające siły wewnętrzne powinny odpowiadać siłom wewnętrznym obliczonym na podstawie programu RFEM lub RSTAB (rysunek 02).

W jakim stopniu można dezaktywować rozszerzalność cieplną i wstępne blachy, należy to sprawdzić w kontekście obowiązującej normy.

Słowa kluczowe

ognioodporność siły wewnętrzne Wygięcie wstępne Odkształcenie termiczne
