Odpowiedź:
Obecnie w module dodatkowym RF ‑ CONCRETE Surfaces nie ma możliwości przeprowadzenia analizy stateczności. Za pomocą belki wynikowej można jednak przeprowadzić uproszczone obliczenia metodą nominalnej krzywizny w RF ‑ CONCRETE Columns.
Pytanie

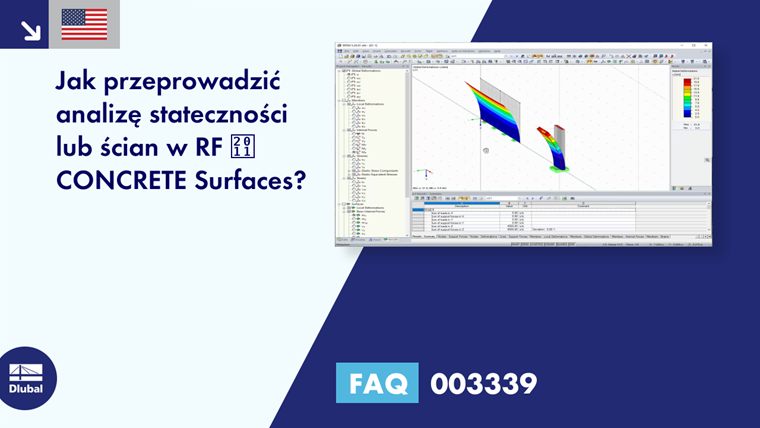

Jak przeprowadzić analizę stateczności lub ścian w RF ‑ CONCRETE Surfaces?
