Odpověď:

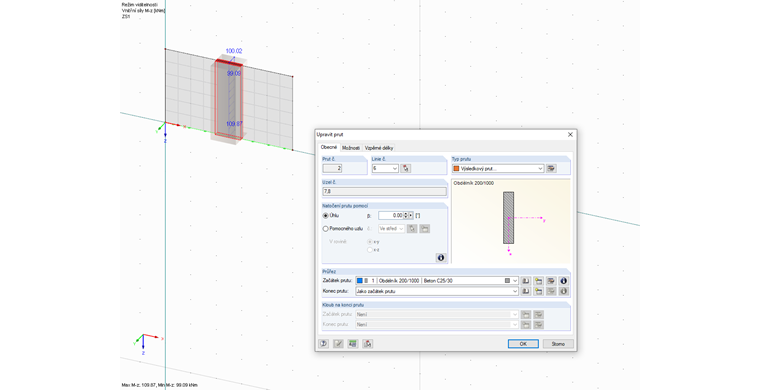

V přídavném modulu RF-CONCRETE Surfaces není v současné době možné provádět posouzení stability. Pomocí výsledkového prutu je ale možné provést v přídavném modulu RF-CONCRETE Columns zjednodušené posouzení metodou jmenovité křivosti.
Dotaz
Jak lze provést posouzení stability stěn v přídavném modulu RF-CONCRETE Surfaces?
