W celu obliczeń mogę wybrać tylko zbrojenie otaczające dla przekroju prostokątnego. Dlaczego?

Odpowiedź

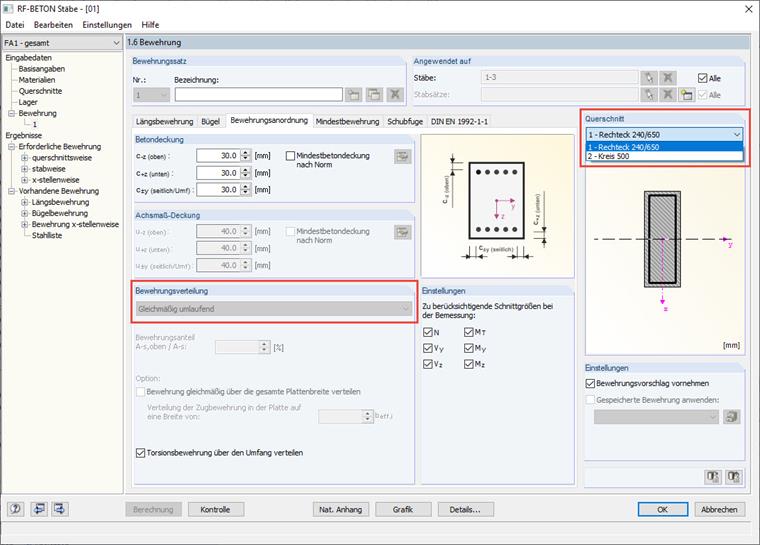

Jeżeli w konstrukcji znajdą się przekroje okrągłe, można je wymiarować tylko z uwzględnieniem zbrojenia (Rysunek 01). Powodem tego jest brak „górnego“ i „dolnego” przekroju kołowego.

W prętach RF-CONCRETE, dla każdej grupy zbrojenia można zdefiniować tylko jeden układ zbrojenia. Jeżeli przekrój kołowy i prostokątny są zaprojektowane łącznie, otaczające zbrojenie można wykorzystać tylko dla wszystkich przekrojów.

Aby uniknąć tego ograniczenia, konieczne byłoby zdefiniowanie innej lub osobnej grupy zbrojenia (Rysunek 02).

Słowa kluczowe

Układ zbrojenia Po obwodzie Przekrój kołowy
