Pro posouzení obdélníkového průřezu je možné vybrat pouze obvodovou výztuž. Proč?

Odpověď

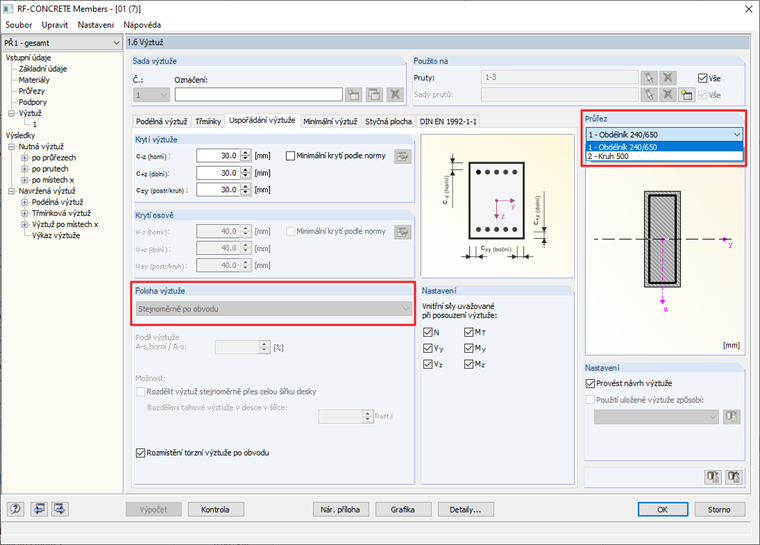

Pokud v konstrukci existují kruhové průřezy, mohou být tyto průřezy posouzeny pouze s obvodovou výztuží (obrázek 01). To je dáno tím, že u kruhového průřezu není žádná specifikace pro "horní" a "dolní".

Pro přídavný modul RF-CONCRETE Members lze pro každou sadu výztuže definovat pouze jedno možné uspořádání výztuže. Pokud jsou kruhový průřez a obdélníkový průřez posuzovány dohromady, je možné pro všechny průřezy použít pouze obvodovou výztuž.

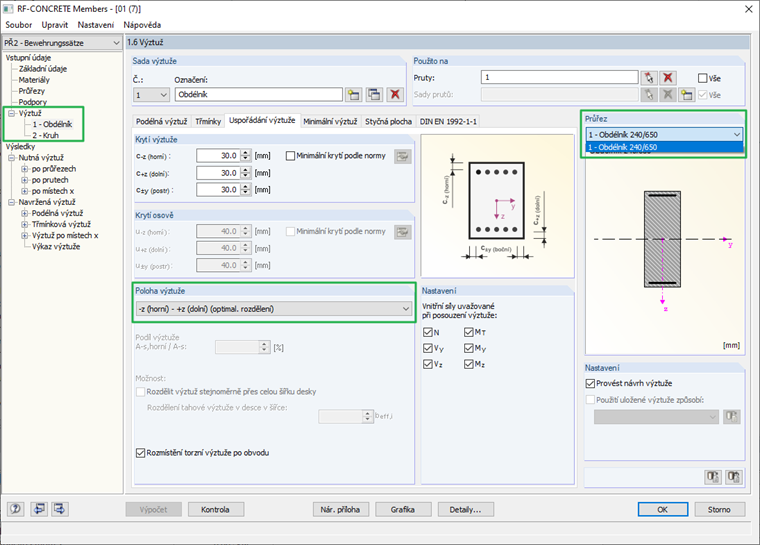

Abychom se tomuto omezení vyhnuli, je třeba definovat další resp. samostatnou sadu výztuže (Obrázek 02).

Klíčová slova

Uspořádání výztuže Po obvodě Kruhový průřez
