Jak wyświetlić w protokole wydruku niektóre wyniki wszystkich przypadków obciążeń, a inne tylko wybrane przypadki obciążeń?

Odpowiedź

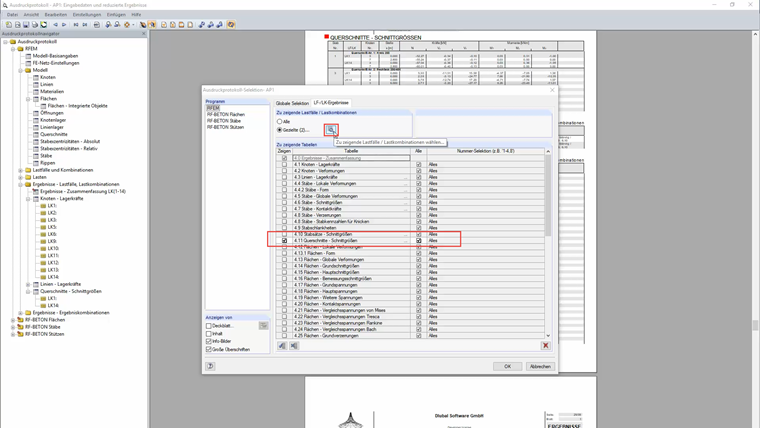

W ogólnej selekcji protokołu wydruku można zdefiniować przypadki obciążeń, które mają być wyświetlane, ale tylko dla wszystkich typów wyników. Czasami jednak uzasadnione jest rozróżnienie tego ustawienia w zależności od typu wyniku (na przykład siły podporowe wszystkich przypadków obciążeń, siły wewnętrzne wynikowe powinny być wyświetlane tylko przez odpowiednie przypadki obciążeń).

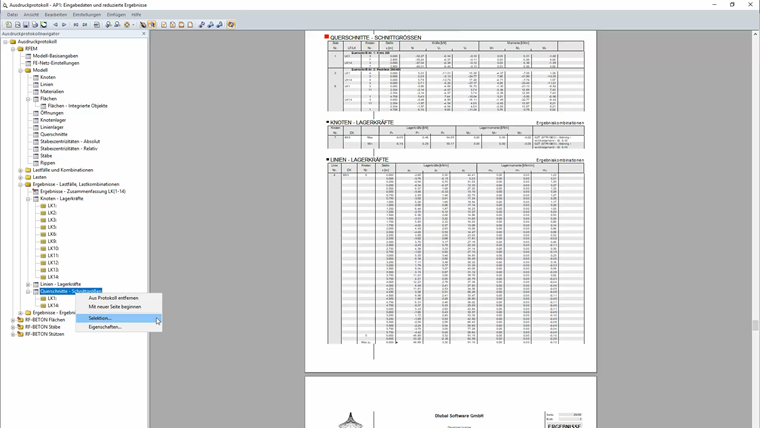

Z jednej strony można to ustawić poprzez specjalny wybór dla typu wyników (należy kliknąć prawym klawiszem myszy odpowiednią pozycję w drzewie nawigacji).

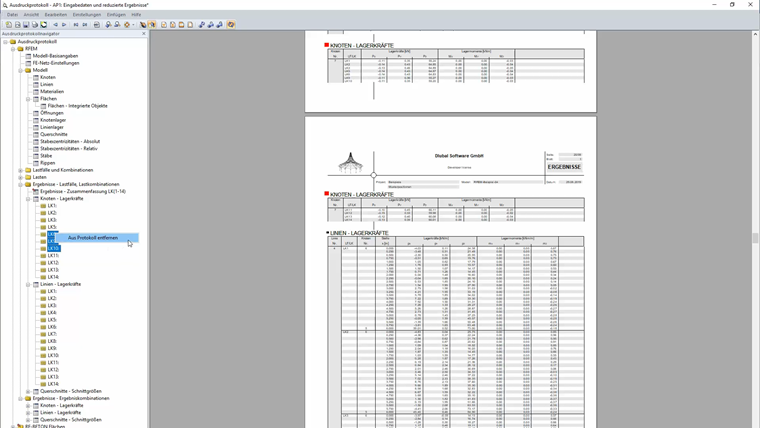

Z drugiej strony, wszystkie przypadki obciążeń mogą pozostać zaznaczone w ogólnym wyborze, a wszystkie niepotrzebne wyniki przypadków obciążeń są usuwane ręcznie z drzewa nawigacji.


Ten ręczny wybór można zmienić w ustawieniach globalnych. W tym miejscu pojawia się odpowiednia opcja "Nadpisać indywidualne ustawienia".

Słowa kluczowe

Protokół wydruku Przypadek obciążenia Wybór Wyniki
