Odpowiedź:

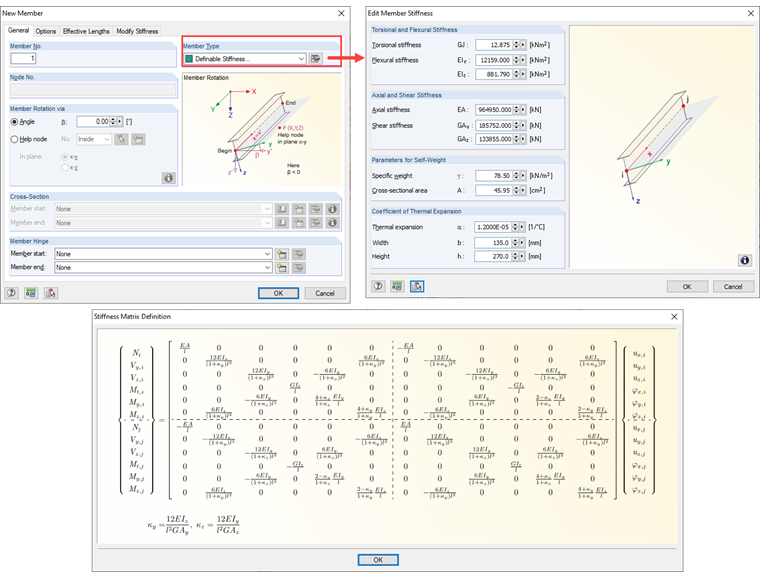

W tym przypadku można użyć typu pręta "Definiowalna sztywność" i określić sztywności pręta bezpośrednio w oknie dialogowym, które jest otwierane za pomocą przycisku [Edytować]. Dzięki temu nie ma konieczności przydzielania przekroju.
Pytanie
Mam numeryczne sztywności moich prętów. Jak mogę przypisać sztywności do pręta bez konieczności tworzenia teoretycznego materiału i przekroju?
