Antwort:

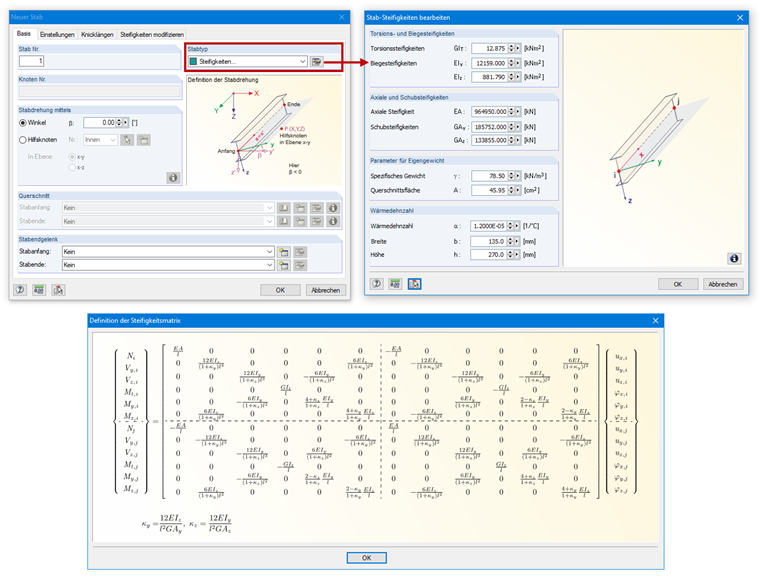

Für diesen Fall gibt es den Stabtyp "Steifigkeiten". Die Stabsteifigkeiten können direkt in einem Dialog angegeben werden, der über die Schaltfläche [Bearbeiten] zugänglich ist. Damit erübrigt sich die Zuordnung eines Querschnitts.
Frage

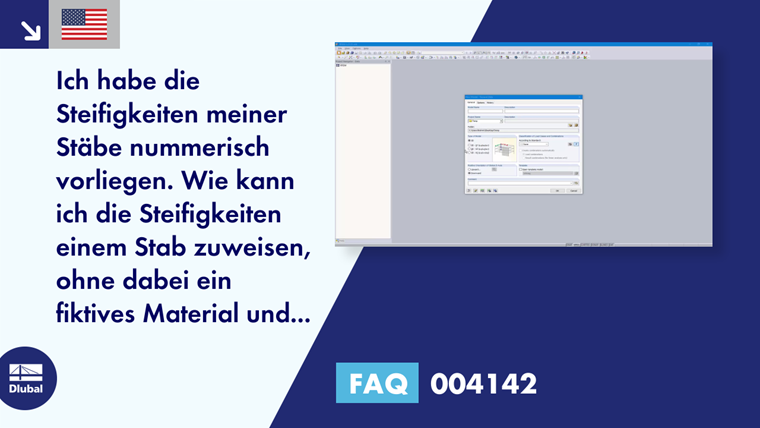

Ich habe die Steifigkeiten meiner Stäbe nummerisch vorliegen. Wie kann ich die Steifigkeiten einem Stab zuweisen, ohne dabei ein fiktives Material und einen Querschnitt erstellen zu müssen?
