Pytanie

Jak zastosować naprężenie wstępne do prętów rozciąganych?

Odpowiedź:

Aby prawidłowo połączyć planowane naprężenie wstępne z innymi przypadkami obciążeń, należy zdefiniować odpowiedni przypadek obciążenia i przyłożyć do tych prętów obciążenie „rozciągające”. Obciążeniem rozciągającym może być na przykład:

ujemne obciążenie temperaturowe T_c rozłożone równomiernie na przekroju,
ujemne odkształcenie osiowe ε,
ujemne przemieszczenie osiowe Δl,
dodatnie początkowe naprężenie wstępne V lub
dodatnie końcowe naprężenie wstępne V (tylko w programie RFEM).

FAQ

FAQ 004144 | Jak zastosować naprężenie wstępne do prętów rozciąganych?

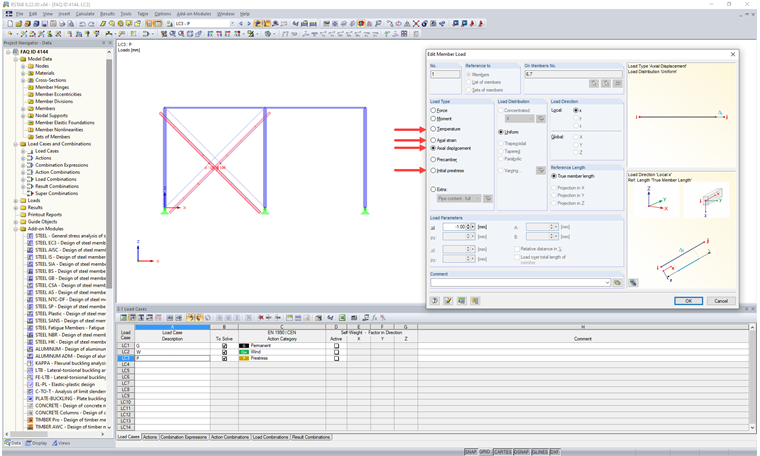

opcje naprężeń wstępnych

Dane wprowadzane za pomocą przemieszczenia osiowego są najbardziej zrozumiałymi danymi wejściowymi, ponieważ przemieszczenie można zmierzyć bezpośrednio na śrubie rzymskiej cięgna.
