Dotaz

Jak vnesu předpětí na tahové pruty?

Odpověď:

Pro správné zkombinování plánovaného předpětí s ostatními zatěžovacími stavy zadejte vhodný zatěžovací stav a na příslušné pruty vneste zatížení tahem. Toto zatížení tahem může být například

záporné teplotní zatížení T_c rovnoměrně rozdělené po průřezu,
záporná změna délky ε,
záporný podélný posun Δl,
kladné počáteční předpětí V nebo
kladné konečné předpětí V pouze v programu RFEM.

FAQ

FAQ 004144 | Jak vnesu předpětí na tahové pruty?

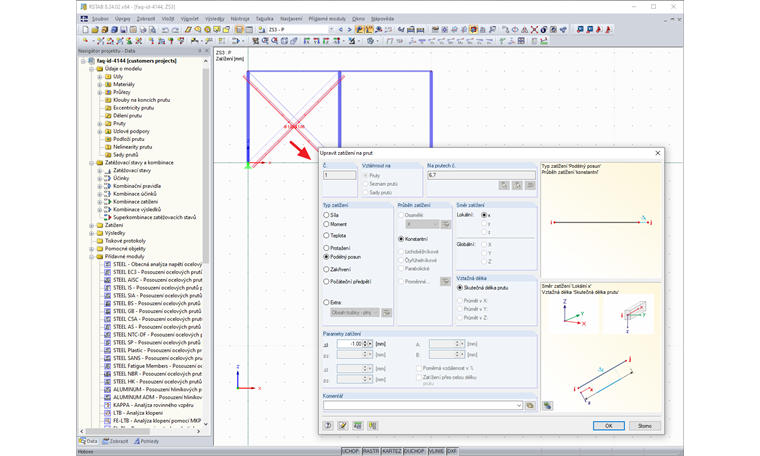

Možnosti pro předpětí

Zadání pomocí podélného posunu je nejsrozumitelnějším zadáním, protože posun lze přímo změřit na napínáku tahového prutu.

Máte nějaké otázky?
