Pytanie

Czy w programie RWIND Simulation mogę analizować konstrukcję szkieletową za przegrodą budynku bez modelowania powłoki budynku? Obciążenia powinny być rozłożone na prętach.

Odpowiedź:

Jeżeli przegroda budynku nie jest zamodelowana, w programie RWIND Simulation obciążenie wiatrem jest przykładane tylko na powierzchnie prętów. Elementy, które rozkładałyby nacisk na pręty, nie istnieją. W takim przypadku funkcja "Zamknij otwory" nie jest odpowiednia do wymiany powierzchni. Z tego względu automatyczne przenoszenie obciążenia wiatrem do programu RFEM lub RSTAB nie jest możliwe.

Można jednak modelować przegrodę budynku w programie RFEM w osobnym modelu i analizować ją w RWIND Simulation. Ciśnienie wiatru można następnie wygenerować ręcznie jako obciążenie, na przykład za pomocą generatorów obciążeń. Zastosowanie funkcji pokazano w filmie.

FAQ

[PL] FAQ 004179 | Czy mogę przeanalizować konstrukcję ramy za przegrodą zewnętrzną budynku w RWIND Simulation ...

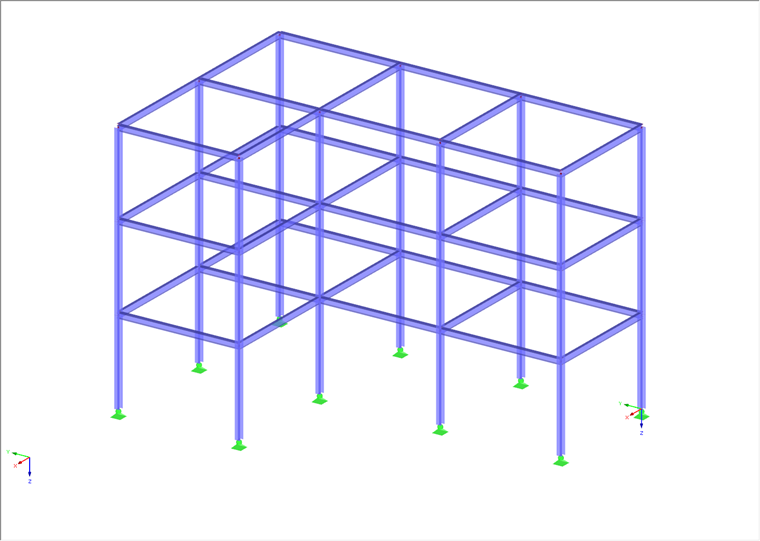

Konstrukcja bez obwiedni budynku

Autor

Pan Rehm jest odpowiedzialny za rozwój produktów do konstrukcji drewnianych i zapewnia wsparcie techniczne dla klientów.

Odnośniki

Instrukcja online RWIND Simulation | 3.2.3.1 Informacje ogólne - Uproszczenie modelu

Pobrane

Plik modelu w RFEM

492 KB
