4.11.2019

Dotaz

Je možné pomocí programu RWIND Simulation analyzovat prutovou konstrukci, která se nachází za obálkou budovy, aniž bychom modelovali obálku budovy? Zatížení by přitom měla být rozdělena na pruty.

Odpověď:

Pokud obálka budovy není modelována, zatížení větrem v programu RWIND Simulation působí pouze na povrch prutů. Prvky, které by mezitím rozdělovaly tlak mezi pruty, neexistují. Funkce "Uzavřít otvory" není v tomto případě vhodná pro náhradu otvorů za plochy. Automatický přenos zatížení větrem do programu RSTAB resp. RFEM tak není možný.

Přesto však můžete v separátním modelu namodelovat obálku budovy v programu RFEM a tuto poté posoudit v programu RWIND Simulation. Tlak větru je potom možné ručně vytvořit jako zatížení například pomocí generátorů zatížení. Video ukazuje postup.

FAQ

FAQ 004179 | Mohu pomocí programu RWIND Simulation analyzovat rámovou konstrukci za obvodovým pláštěm budovy ...

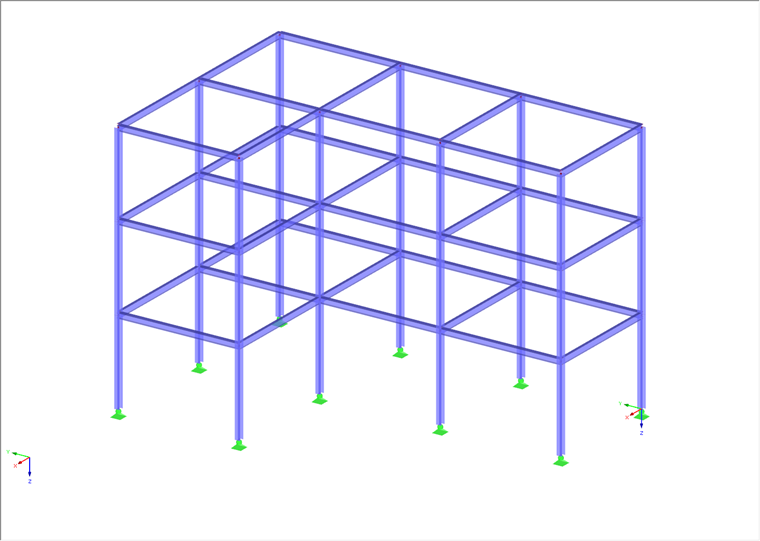

Konstrukce bez obálky

Autor

Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.

Odkazy

Online manuál k programu RWIND Simulation (anglicky): 3.2.3.1 Obecné - Zjednodušení modelu

Stahování

Model v programu RFEM

492 KB
