Odpowiedź:

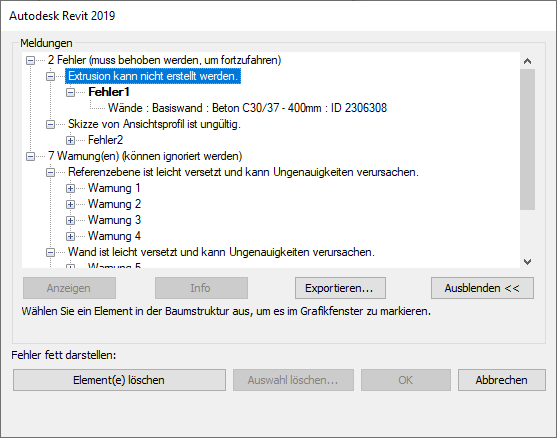

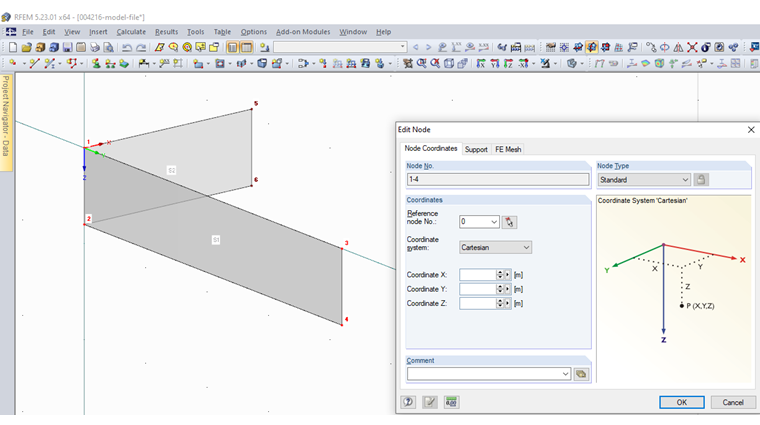

Import nie jest możliwy z powodu niedokładności modelowania, dlatego wyświetlany jest komunikat o błędzie pokazany na rysunku 01. Powierzchnia 1 pokazana na rysunku 02 nie jest całkowicie płaska. Współrzędna X węzła od 1 do 4 nie jest równa. Jeżeli ta niedokładność modelowania zostanie wyeliminowana, import jest możliwy.
Pytanie
Podczas importu pliku RFEM do programu Autodesk Revit otrzymuję komunikat o błędzie „Nie można utworzyć wyciągnięcia”. Jak mogę naprawić błąd?
