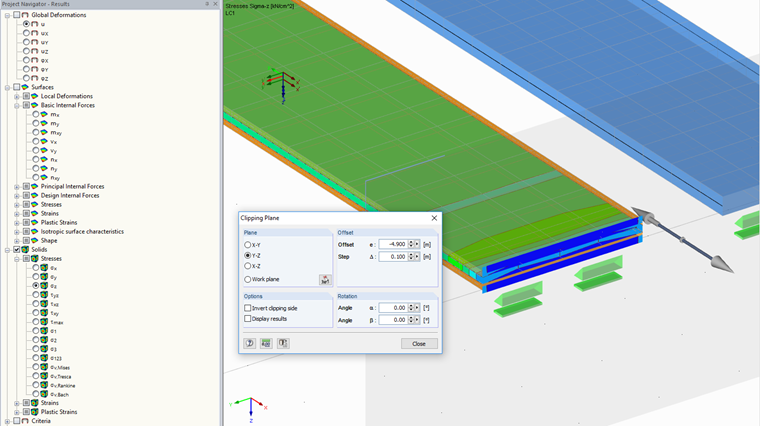

Zasadniczo w RF -LAMINATE można przeprowadzić szczegółową analizę. Na przykład w przypadku bardzo dużego odkształcenia przy ścinaniu zasadne może być zastosowanie do modelowania brył ortotropowych. Film pokazuje proste modelowanie i ocenę wyników konstrukcji warstwowej za pomocą brył.
Kryterium, od kiedy modelowanie z wykorzystaniem brył jest przydatne, jest współczynnik korekcji ścinania. Więcej informacji i inne kryteria można znaleźć w poniższym FAQ:
Funkcja produktu
Za pomocą typu grubości "Panel belkowy" można modelować drewniane elementy panelowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane elementy panelowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
Rozszerzenie Projektowanie konstrukcji drewnianych dla programu RFEM 6/RSTAB 9 ma wiele zastosowań i łączy w sobie wiele dodatkowych elementów. [*S16332764*] Rozszerzenie Wymiarowanie drewna dla RFEM 6
