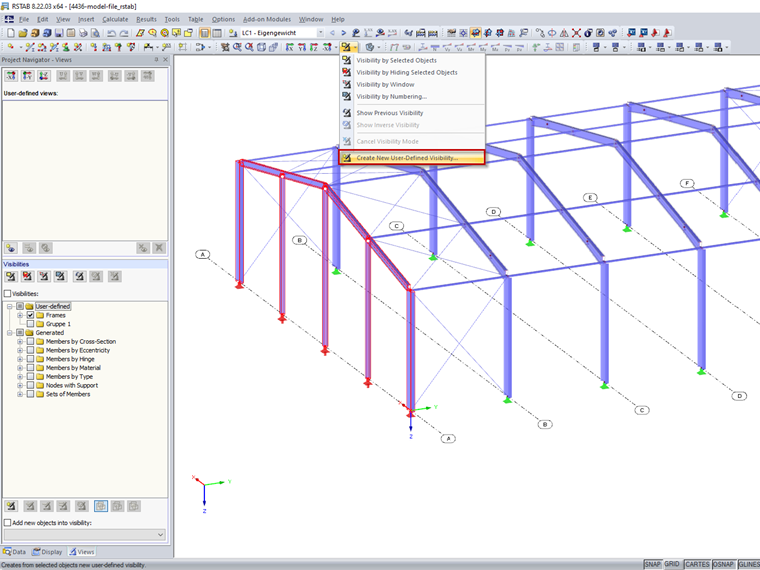

Najpierw należy wybrać obiekty, które mają być uwzględnione w widoczności. Następnie należy kliknąć przycisk „Utwórz nową widoczność zdefiniowaną przez użytkownika” (Rysunek 01).

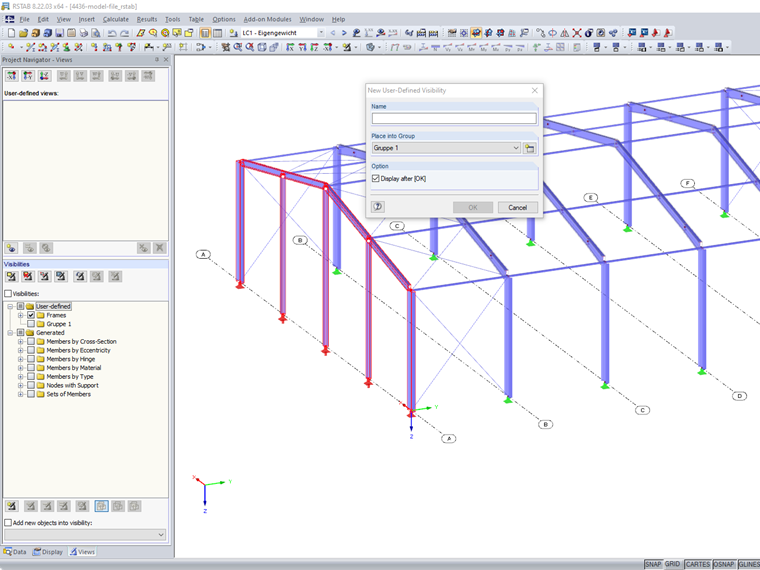

Otworzy się okno dialogowe „Nowa widoczność zdefiniowana przez użytkownika”, w którym można zdefiniować nazwę i grupę (Rysunek 02).

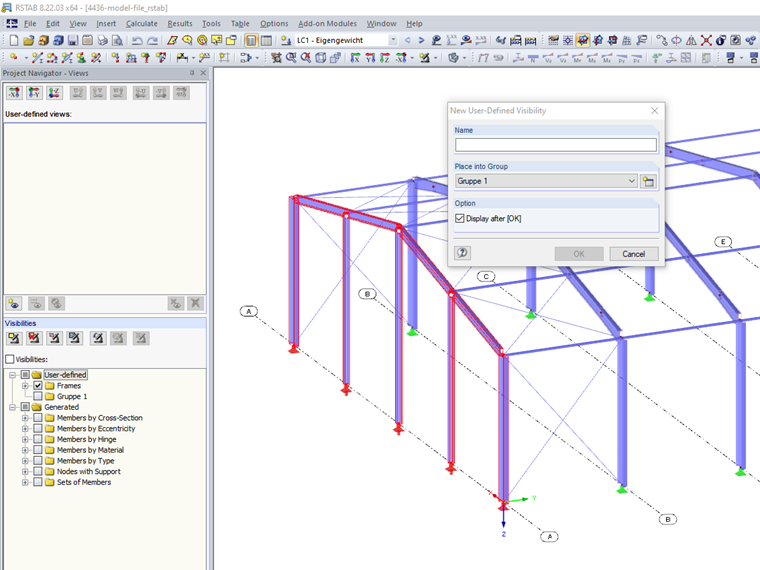

Widoczności są tworzone w Nawigatorze projektu - Widoki pod widocznościami zdefiniowanymi przez użytkownika (Rysunek 03).
