Analiza dynamiczna według teorii drugiego rzędu

Czy w analizie dynamicznej w programie RSTAB można uwzględnić teorię drugiego rzędu?

Odpowiedź:

Uwzględnienie teorii drugiego rzędu w analizie dynamicznej w programie RFEM 5 znajduje się szczegółowy artykuł techniczny (patrz link na końcu FAQ). W artykule tym opisano przede wszystkim zastosowanie modułu dodatkowego RF -DYNAM Pro - Equivalent Loads. Ten moduł dodatkowy nie pozwala na uwzględnienie w programie RSTAB 8.

Aby poprawnie przedstawić teorię drugiego rzędu w RSTAB 8, konieczne jest użycie modułu dodatkowego DYNAM Pro - Drgania wymuszone. W tym module dodatkowym wyniki są w pełni obliczane w module dodatkowym. Jeżeli chcielibyśmy najpierw wyeksportować przypadki obciążeń, nie można było obliczyć sił wewnętrznych w odniesieniu do zmodyfikowanej macierzy sztywności.

FAQ

[EN] FAQ 004447 | Czy w analizie dynamicznej w programie RSTAB można uwzględnić teorię drugiego rzędu ...

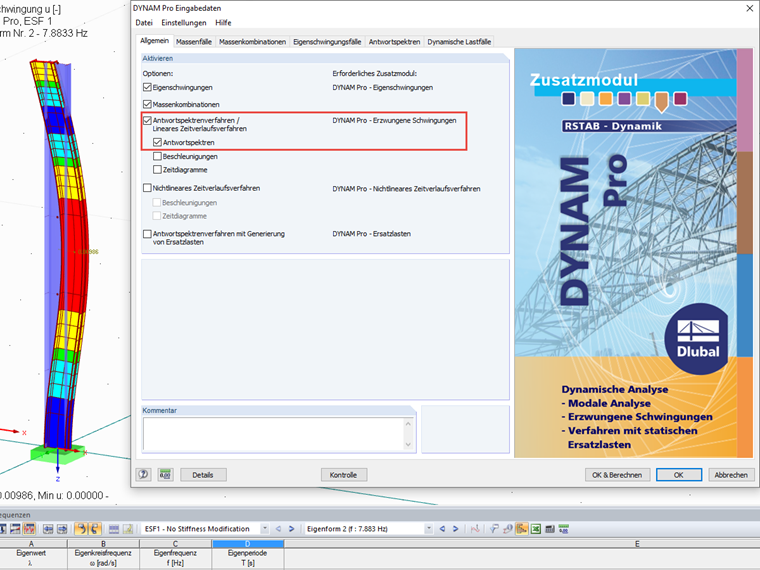

Wybór modułu: Drgania wymuszone

Autor

Pani Effler jest odpowiedzialna za rozwój produktów do analizy dynamicznej i zapewnia wsparcie techniczne dla naszych klientów.

Odnośniki

Artykuł techniczny | Uwzględnienie teorii drugiego rzędu w analizie dynamicznej

Odniesienia

Handbuch RF-DYNAM Pro. Tiefenbach: Dlubal Software, Januar 2020.

Pobrane

Plik modelu w RSTAB

308 KB
