Dynamická analýza podle teorie druhého řádu

Je možné zohlednit teorii druhého řádu při dynamické analýze také v programu RSTAB?

Odpověď:

Pro zohlednění teorie druhého řádu v dynamické analýze v programu RFEM 5 je k dispozici podrobný odborný článek (viz odkaz na konci FAQ). V tomto příspěvku popisujeme především použití přídavného modulu RF-DYNAM Pro - Equivalent Loads. Tento přídavný modul neumožňuje zohlednění v programu RSTAB 8.

Pro správné zobrazení teorie druhého řádu v programu RSTAB 8 je nutné použít přídavný modul DYNAM Pro - Forced Vibrations. V tomto přídavném modulu se výsledky totiž počítají zcela v přídavném modulu. Pokud by zatěžovací stavy byly nejdříve exportovány, vnitřní síly by nemohly být spočítány s ohledem na změněnou matici tuhosti.

FAQ

[EN] FAQ 004447 | Je možné zohlednit teorii druhého řádu při dynamické analýze v programu RSTAB ...

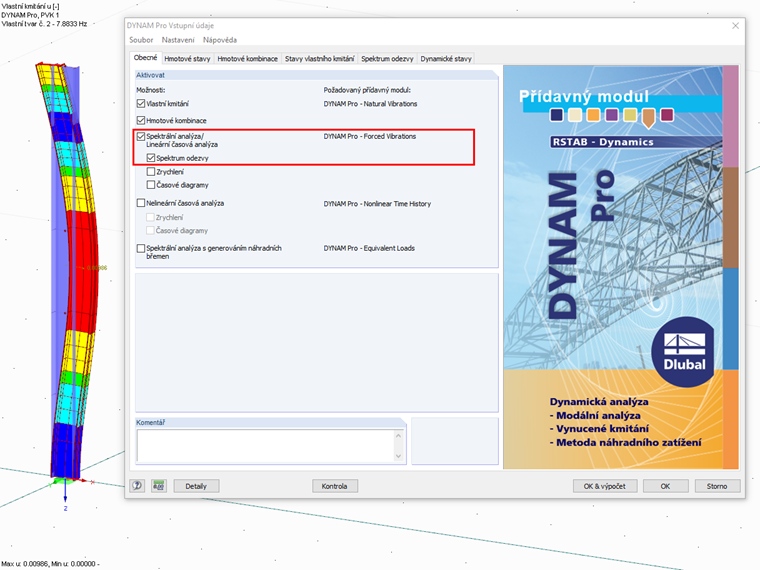

Výběr modulu: Buzená kmitání

Autor

Ing. Effler se podílí na vývoji v oblasti dynamiky a v rámci technické podpory pečuje o naše zákazníky.

Odkazy

Odborný článek: Zohlednění účinků druhého řádu při dynamické analýze

Reference

Handbuch RF-DYNAM Pro. Tiefenbach: Dlubal Software, Januar 2020.

Stahování

Model v programu RSTAB

308 KB
