Odpowiedź:

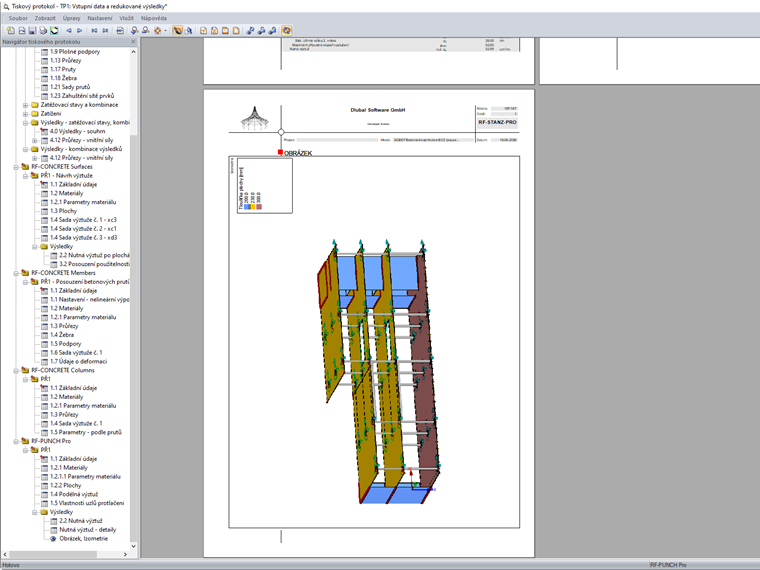

Może się zdarzyć, że wyniki na obrazku również zostaną aktywowane. W tym przypadku występuje konflikt i kolory nie są wyświetlane. Po kliknięciu obrazu prawym przyciskiem myszy i wybraniu opcji Edytować dezaktywować wyniki w modelu i powrócić do protokołu wydruku. Wyświetlacz powinien teraz być w porządku.
Pytanie
Chciałbym uzyskać obraz w protokole wydruku z rozdzielczością grubości powierzchni przy użyciu kolorów. Z nieznanego powodu nie mogę podczas drukowania wyświetlać kolorowych obszarów według wymiarów. Jak mogę to naprawić?
