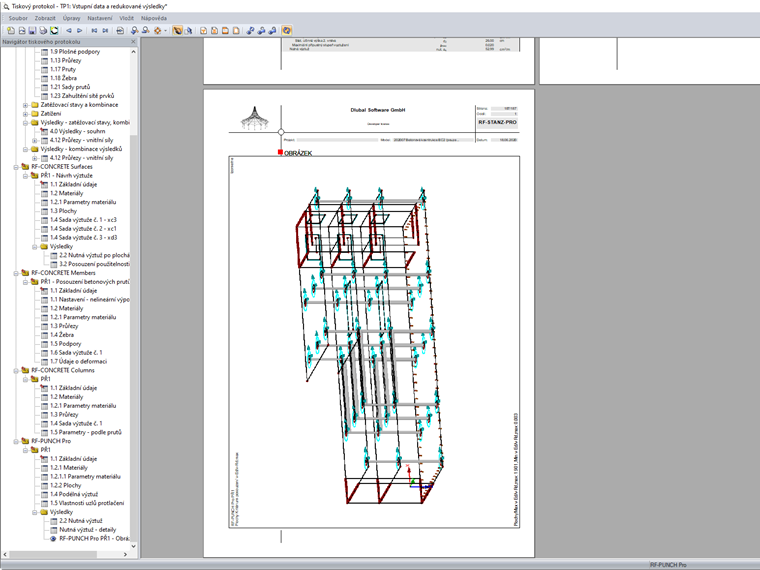

Im Druckprotokoll möchte ich die Flächendicken auf dem Bild mit farbiger Auflösung erhalten. Aus unbekannten Gründen kann ich beim Drucken keine Farbflächen nach ihren Abmessungen dargestellt bekommen. Ist das zu beheben?

Question

Im Druckprotokoll m&#246;chte ich die Fl&#228;chendicken auf dem Bild mit farbiger Aufl&#246;sung erhalten. Aus unbekannten Gr&#252;nden kann ich beim Drucken keine Farbfl&#228;chen nach ihren Abmessungen dargestellt bekommen. Ist das zu beheben?

Accepted Answer

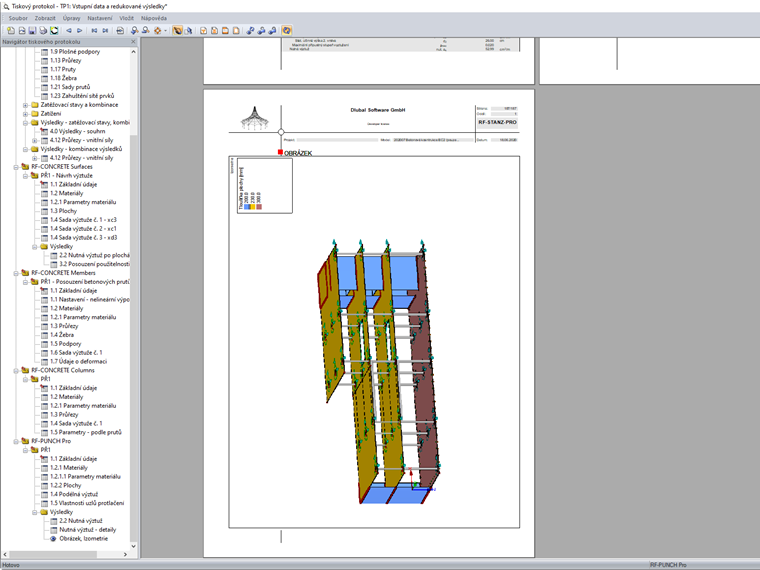

Es kann dazu kommen, dass die Ergebnisse im Bild auch eingeschaltet sind. Dann kommt es zu einem Konflikt und die Farben werden daher nicht angezeigt. Klicken Sie mit der rechten Maustaste auf das Bild und w&#228;hlen Sie Bearbeiten , schalten Sie die Ergebnisse im Modell aus und kehren Sie zum Protokoll zur&#252;ck. Die Darstellung sollte nun in Ordnung sein.
