Odpowiedź:
W celu ponownego uwzględnienia przypadków obciążeń należy przeprowadzić nowe obliczenia w programie RWIND Simulation. Jeżeli chcą Państwo przeprowadzić obliczenia istniejących kombinacji, przed usunięciem siatki ES należy usunąć przypadki obciążeń w programie RWIND Simulation z oddziaływania wiatru, kombinacje zostaną ponownie utworzone i będzie można przeprowadzić obliczenia.
Pytanie

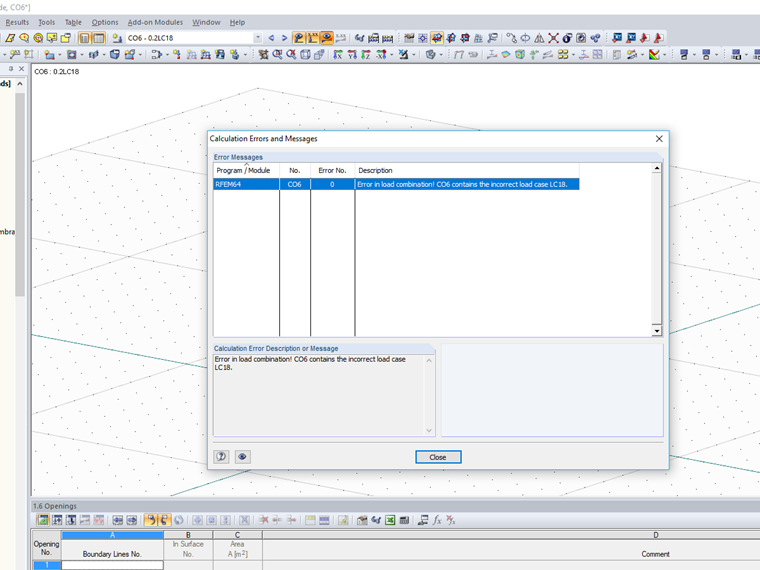

Mój plik w programie RFEM zawiera kilka przypadków obciążeń z programu RWIND Simulation. Po usunięciu siatki ES przypadki obciążeń nie są już dostępne. Jednak te przypadki obciążeń są nadal dostępne w automatycznie generowanych kombinacjach i po rozpoczęciu obliczeń pojawia się komunikat o błędzie. Co możemy zrobić?
