Antwort:
Sofern Sie die Lastfälle wieder berücksichtigen wollen, führen Sie bitte eine erneute RWIND Simulation Berechnung durch. Möchten Sie die Berechnung der vorhandenen Kombinationen durchführen, so entfernen Sie bitte vor dem Löschen des FE-Netzes die RWIND Simulation Lastfälle aus der Einwirkung Wind, danach werden die Kombinationen neu gebildet und eine Berechnung ist möglich.
Frage

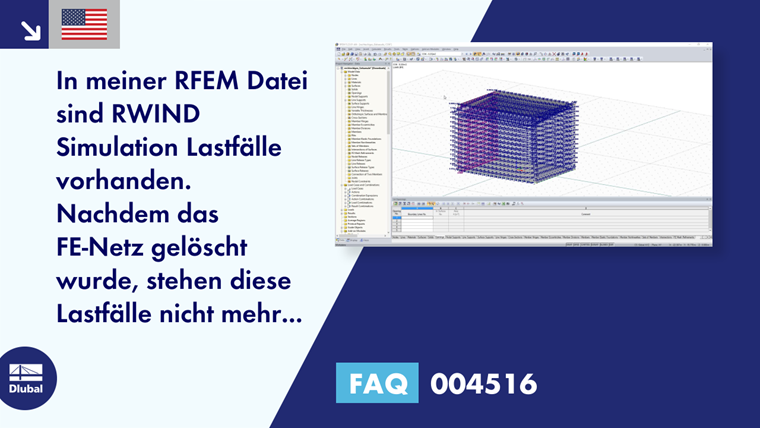

In meiner RFEM Datei sind RWIND Simulation Lastfälle vorhanden. Nachdem das FE-Netz gelöscht wurde, stehen diese Lastfälle nicht mehr zur Verfügung. In den automatisch erzeugten Kombinationen sind diese Lastfälle aber weiterhin vorhanden und beim Start der Berechnung erhalte ich eine Fehlermeldung. Was kann ich tun?
