Pytanie

Zamodelowałem głęboką belkę jednoprzęsłową jako powierzchnię. Dlaczego po pomyślnym zakończeniu obliczeń nie są wyświetlane momenty zginające?


Odpowiedź:

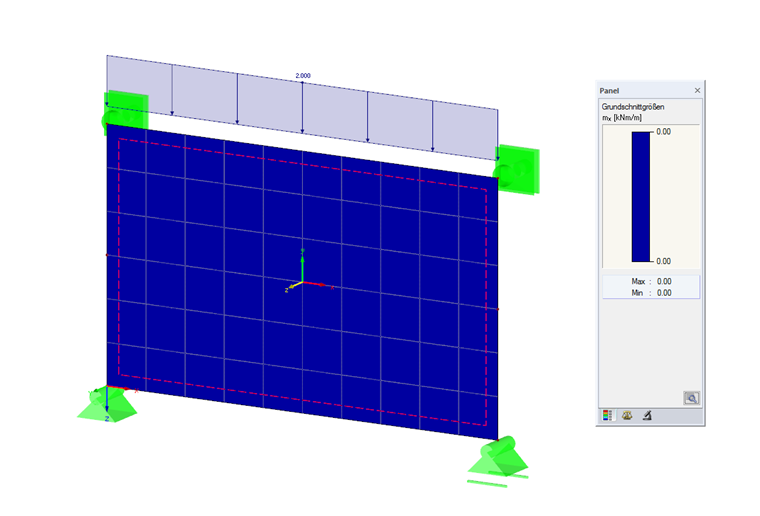

Momenty mx i my (rysunek 01) odnoszą się do lokalnego układu osi powierzchni i dlatego mogłyby wystąpić tylko w przypadku obciążenia w lokalnym kierunku z powierzchni.

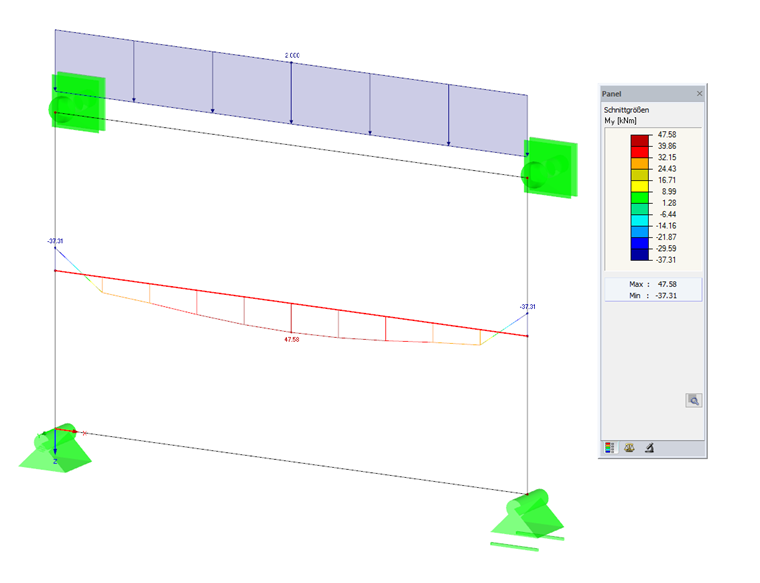

W tym przypadku rozwiązaniem jest utworzenie belki wynikowej w kierunku żądanej belki jednoprzęsłowej i uzyskanie momentów zginających na podstawie odpowiednich sił wewnętrznych pręta (Rysunek 02).
