Vysoký nosník o jednom poli jsem namodeloval jako plochu. Proč se po úspěšném výpočtu nezobrazí žádné ohybové momenty?

Odpověď

Momenty mx a my (Obrázek 01) se vztahují k lokálnímu osovému systému plochy, a proto by se měly vyskytnout pouze při zatížení v lokálním směru osy z plochy.

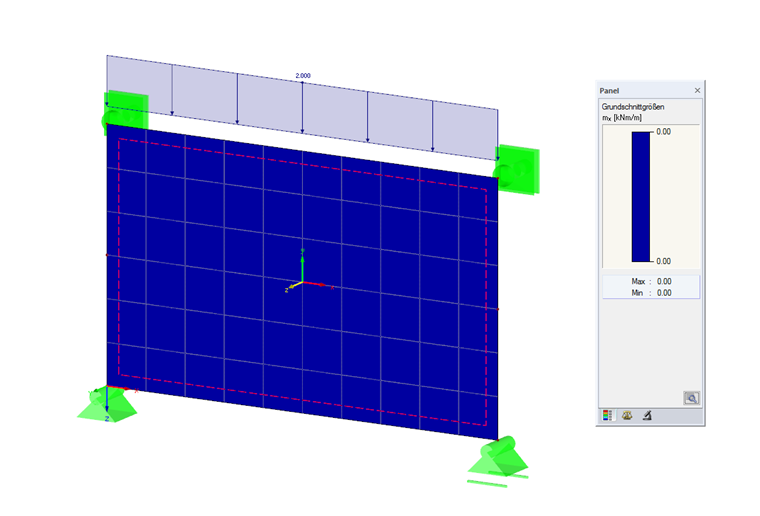

Obr. 01 - Vnitřní síly na plochách

V tomto případě je řešením vytvořit výsledkový prut ve směru požadovaného nosníku o jednom poli a ohybové momenty převzít z příslušných vnitřních sil prutu (Obrázek 02).

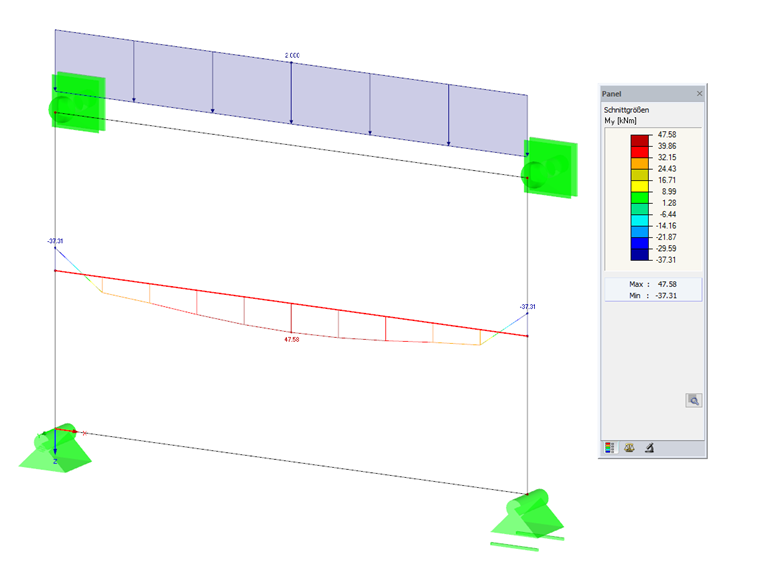

Obr. 02 - Vnitřní síly výsledkového prutu

Klíčová slova

Vysoký nosník Vnitřní síly
