Odpowiedź:

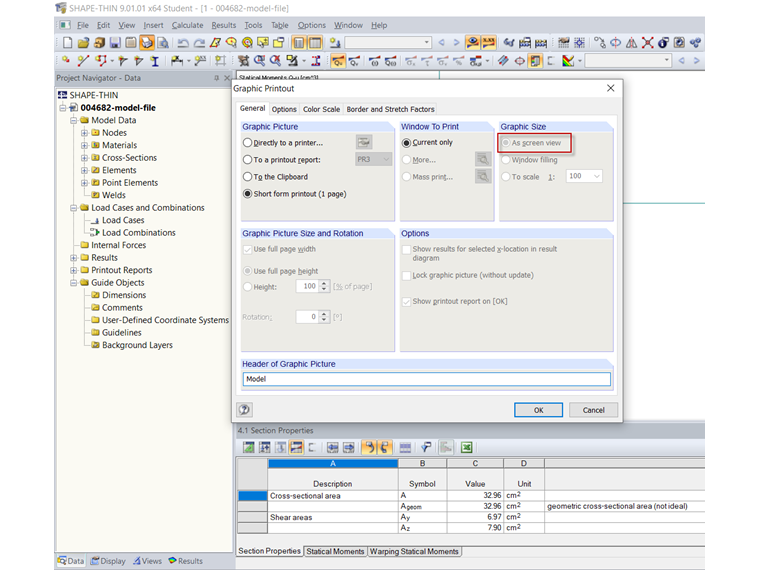

Grafika jest drukowana na monitorze w tej samej skali, co skala wyświetlania. Nie ma innej możliwości ustawienia w oknie dialogowym wydruku (zdjęcie 01).
Dlatego należy odpowiednio dostosować grafikę na ekranie.
Pytanie
Jak mogę dostosować rozmiar grafiki w krótkim wydruku?
Autor
Pani von Bloh zapewnia naszym klientom wsparcie techniczne i jest odpowiedzialna za rozwój programu SHAPE‑THIN oraz konstrukcji stalowych i aluminiowych.
