Odpowiedź:

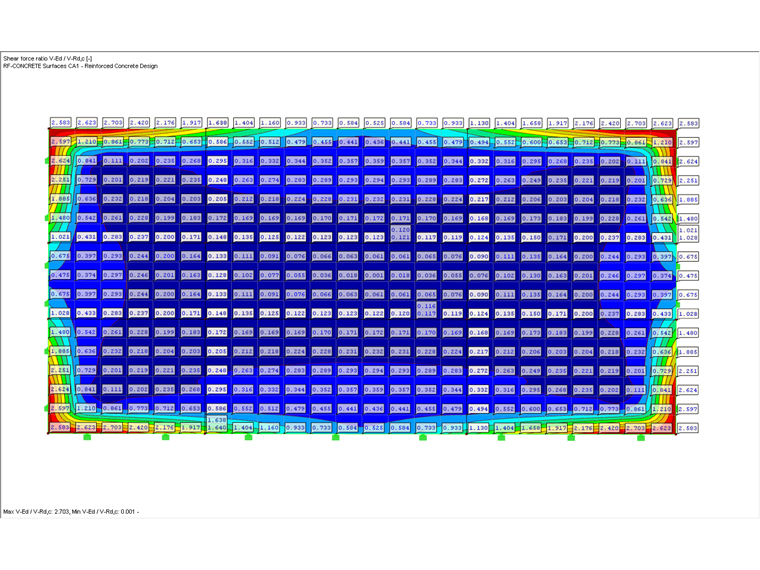

Nie, funkcja redukcji siły tnącej, którą znasz z RF-CONCRETE Members, nie jest dostępna w RF-CONCRETE Surfaces. RF-CONCRETE Surfaces zawsze przeprowadza obliczenia w odpowiednich węzłach siatki ES lub punktach rastra.
Pytanie
Czy w RF-CONCRETE Surfaces jest również możliwe zmniejszenie siły tnącej na podporze lub przeprowadzenie obliczeń z siłą tnącą w odległości d od podpory?
