Pytanie

Czy można łączyć pręty za pomocą elementów bryłowych?

Odpowiedź:

Elementu 1D (prętu) nie można bezpośrednio zintegrować z elementami 3D bryły. Istnieją jednak narzędzia, które umożliwiają łączenie elementów.

Jeżeli smukły element (pręt) ma zostać połączony z elementem bryłowym (bryłą), podczas modelowania należy zwrócić uwagę na prawidłowe połączenie tych elementów.

1. Jeżeli na przykład słup z blachą czołową jest sztywno przykręcony do pojedynczego fundamentu, można to zrobić za pomocą „połączenia krzyżowego”. W ten sposób problematyczne rotacyjne stopnie swobody mogą zostać przeniesione przez translacyjne stopnie swobody. Wymiary „połączenia krzyżowego” powinny w przybliżeniu odpowiadać wymiarom przekroju.

FAQ

[EN] FAQ 004711 | Czy można łączyć pręty za pomocą elementów bryłowych?

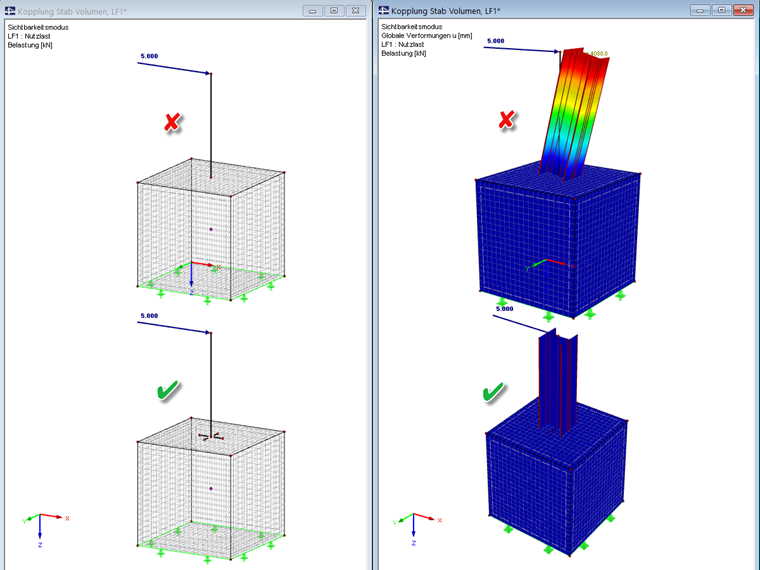

Połączenie za pomocą „złącza krzyżowego”

2. Jeżeli na przykład pręt znajduje się w jednym fundamencie, bryłę należy rozdzielić w płaszczyźnie pręta, aby zapewnić połączenie między prętem a powierzchnią graniczną, a tym samym połączenie z bryłą.

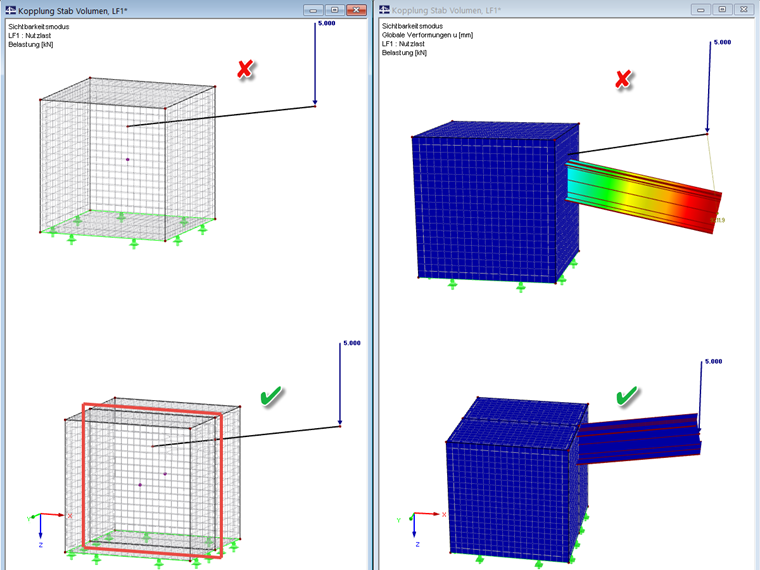

Połączenie za pomocą podzielonej bryły

985x

73x

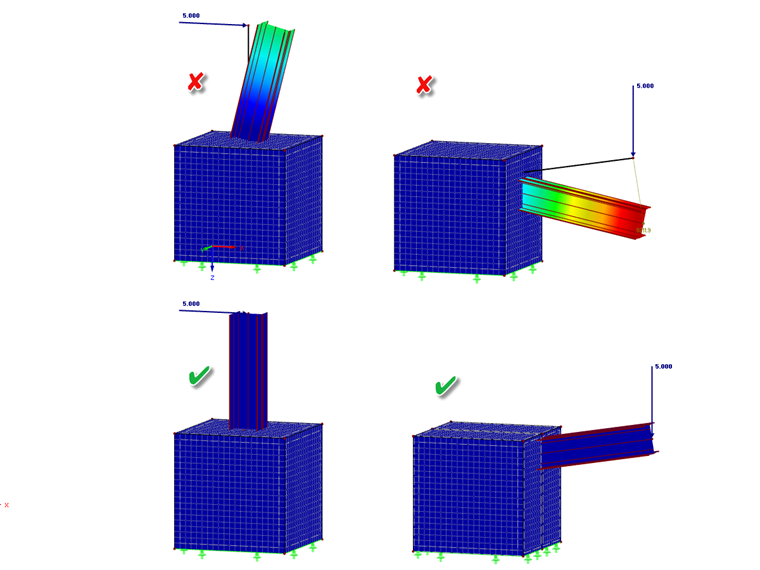

Pręt z połączeniem do bryły
