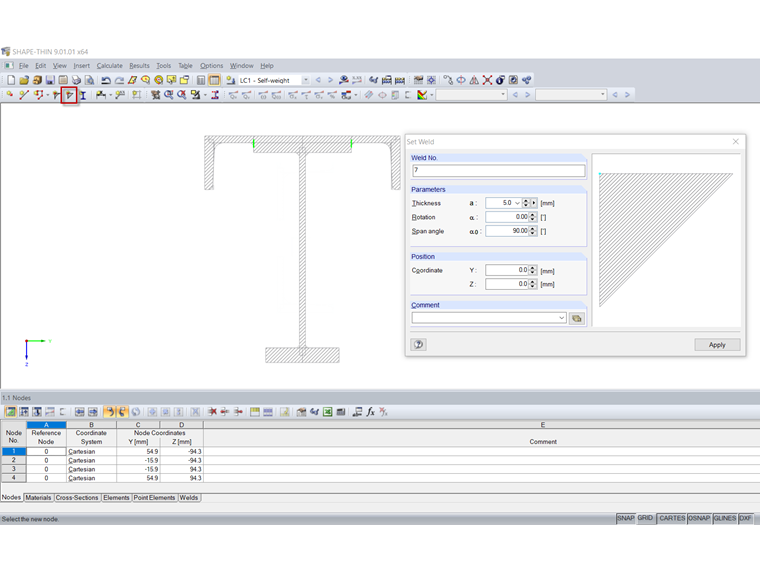

Spoina pachwinowa służy jedynie do określania naprężeń w spoinie, od siły tnącejVy ,Vz (lubVu ,Vv ) oraz momentu skręcającego Mxp , Mxs. Wymiarowanie spoin pachwinowych za pomocą SHAPE‑THIN opisano w sekcji „Wymiarowanie spoin pachwinowych”.
W przypadku spoiny pachwinowej nie tworzy się połączenia między elementami. Połączenie można modelować tylko za pomocą elementów. Informacje na temat modelowania połączeń znajdują się pod linkiem "Łączenie elementów w SHAPE‑THIN".
