Odpowiedź:

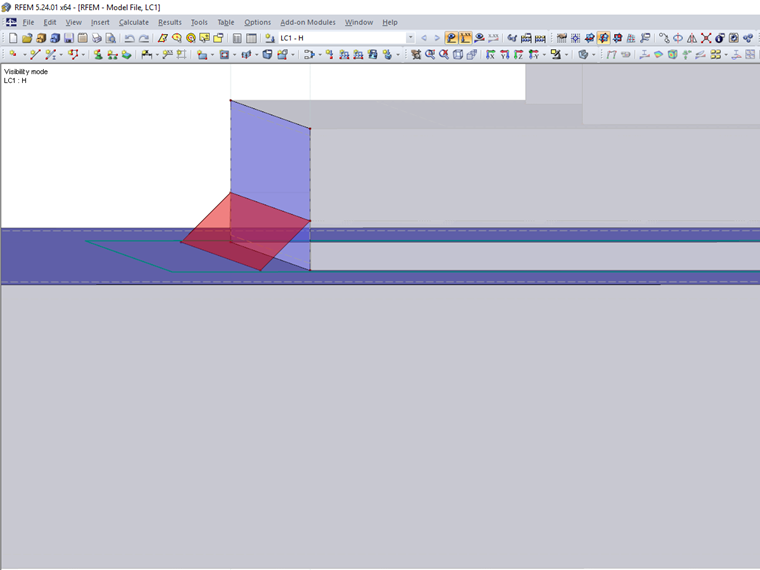

Do zamodelowania spoiny lub spoiny pachwinowej najlepiej wykorzystać powierzchnię. W tym przypadku grubość powierzchni jest równa grubości spoiny.
Pytanie
Jak mogę zamodelować spoinę, na przykład jako spoinę pachwinową?
